21MTC Platine für alte Märklin BR85

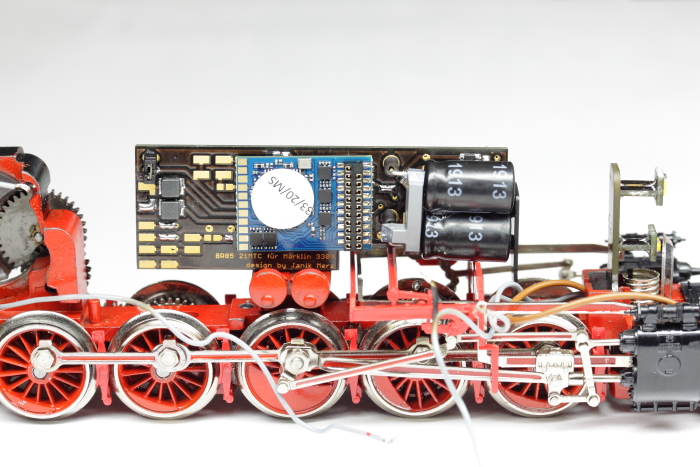

Die Platine J0_004_01_06 ist für eine BR85 (3309) entstanden, die ab Werk den mechanischen Umschalter hatte.
In welchen Loks ich die Platine bereits verbaut habe, könnt ihr der Übersicht entnehmen.

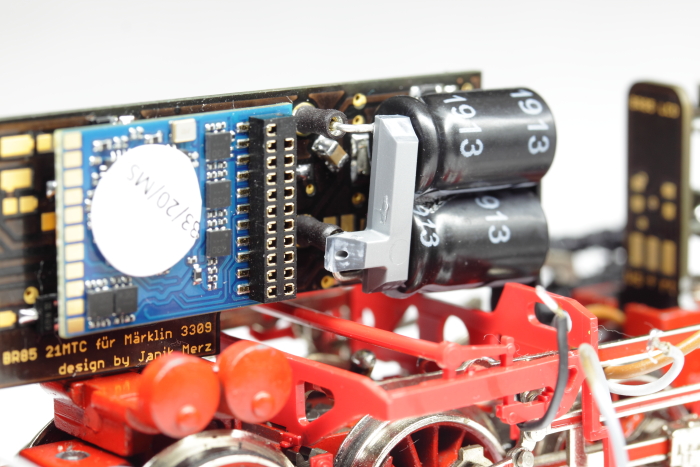

Die Platine ist für 21MTC Decoder nach NEM660 geeignet.

Auf der Platine befinden sich Pads für:

• Räder (verbunden mit der Massefläche unter der Befestigungsschraube)
• Schleifer
• Licht vorne (mit optionalem Vorwiderstand)
• Licht hinten (mit optionalem Vorwiderstand)
• AUX1 (mit optionalem Vorwiderstand)
• AUX2 (mit optionalem Vorwiderstand)
• AUX3 unverstärkt
• AUX3 verstärkt über einen Transistor (mit optionalem Vorwiderstand)
• AUX4 unverstärkt
• AUX4 verstärkt über einen Transistor (mit optionalem Vorwiderstand)
• AUX5 unverstärkt
• AUX5 verstärkt über einen Transistor (mit optionalem Vorwiderstand)
• AUX6 unverstärkt
• AUX6 verstärkt über einen Transistor (mit optionalem Vorwiderstand)
• MotorA (mit optionaler SMD-Induktivität)
• MotorB (mit optionaler SMD-Induktivität)
• Decoder-Plus als Funktions-Rückleiter (mehrfach vorhanden)
• GND für einen Pufferkondensator
• CAP+ für einen Pufferkondensator
• Pads für 5,2V SuperCap Ladeschaltung (GND, V+ und Cap+)
• Pads für 5,2V SuperCap

Die Belastung der Verstärkten Ausgänge ist von den verwendeten Transistoren abhängig.
Ich benutze den Transistor „BC 817-40 SMD“ von Reichelt, der maximal 500mA Schalten kann.

An den verstärkten Ausgängen können Vorwiderstände für die Verbraucher direkt auf die Platine gelötet werden.
Besitzt ein Verbraucher seinen eigenen Vorwiderstand, oder benötigt aus einem anderen Grund keinen, können diese Pads mit Lötzinn gebrückt werden.

Für Loks, in denen die Motor-Induktivität direkt am Motor keinen Platz haben, können auf der Platine SMD-Induktivitäten verbaut werden.
Ich benutze die SMD-Induktivitäten „L-1212FPS 4,7µ“ von Reichelt.
Werden diese Bauteile nicht bestückt, können die jeweiligen Pads mit Lötzinn gebrückt werden.

Auf der Platine ist bereits eine Ladeschaltung für einen Pufferkondensator vorhanden.
Sie besteht aus einer Diode (z.B. SK 24A SMD von Reichelt) und einem Widerstand.
Wird eine externe Pufferschaltung benutzt, können diese beiden Bauteile entfallen und die Pads des Widerstandes mit Lötzinn gebrückt werden.
Wird eine SuperCap Ladeschaltung benutzt, dürfen die Bauteile nicht bestückt und auch nicht mit Lötzinn gebrückt werden.

Über einen Jumper in der linken oberen Ecke, kann die Pufferung am Pad „CAP+“ vom Decoder getrennt werden.
Das ist bei vielen Decodern nötig um sie problemlos programmieren zu können.

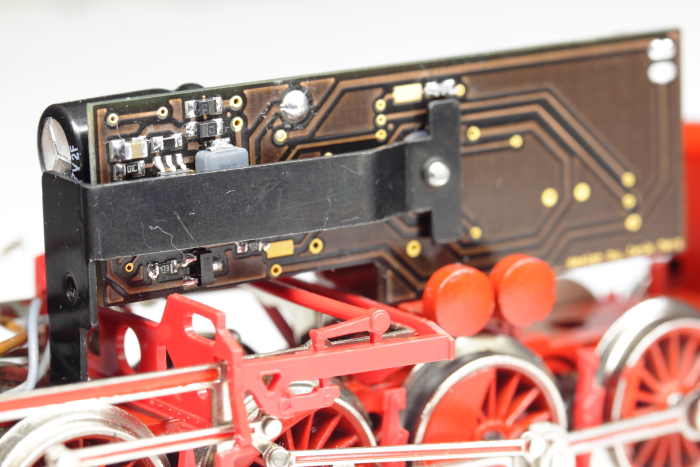

Für die Montage in der Lok wird eine M2 Schraube in passender Länge benötigt.

Zwischen der Platine und dem Halteblech in der Lok muss unbedingt eine Unterlegscheibe benutzt werden.
Ist die Unterlegscheibe aus Metall, darf sie nur einen Außendurchmesser von 4mm besitzen.
Ist die Unterlegscheibe größer als 4mm, muss sie aus einem nicht leitenden Material (z.B. Kunststoff) sein, da es sonst zu einem Kurzschluss kommen kann!
