Die Wunderwaffe LED-to-VAR

Wie sich auf einfachste Weise Funktionen beim Erreichen bestimmter Helligkeitswerte schalten lassen und wie man damit jeden Ablauf optimieren kann.
von Michael

Diese Anleitung soll euch die Angst vor einer komplett unterschätzten Funktion der MobaLedLib nehmen. Oftmals wird die Funktion als eine Gimmick für Profis dargestellt, doch im Grunde ist sie ganz einfach zu verstehen.

Los geht es mit dem Menü, das nach dem Auswählen der Funktion LED-Werte als Variable (auch bekannt als LED_to_Var) erscheint. Bereits hier zeigt sich eine einfache Parametereingabe.

Hier ist man also völlig frei und kann als Variable den spezifischen Namen der gewünschten Funktion eingeben, z. B. „Heissluftballon“. Wichtig ist - wie bei allen Variablen - dass der verwendete Name einzigartig ist, denn der Name wird hierdurch zu einem Schalter. Richtig: Statt einer DCC-Adresse schaltet das Wort Heissluftballon zukünftig LEDs oder startet den Gasbrenner zum Abheben.

Okay, ich gebe zu, das ist ein bisschen unglücklich formuliert und vermutlich ist das die größte Hürde. Was hier eigentlich gemeint ist, ist die Frage nach der referenzierten LED. Also der LED, die wir auslesen wollen bzw. die maßgeblich dafür ist, wann bestimmte Funktionen ausgelöst werden. Damit diese Hürde ein für allemal beseitigt wird, gehe ich in diesem Kapitel möglichst einfach darauf ein.

Wichtig: Die Funktion LED-to-VAR bezieht sich immer auf die Funktion, die sich direkt über ihr befindet. Um das besser zu verstehen, folgt ein einfaches Beispiel: Wir schalten eine RGB-LED, die nur rot leuchtet, wenn sie eingeschaltet ist und gar nicht leuchtet, wenn sie ausgeschaltet ist. Das ist für den Einstieg sehr einfach. Direkt darunter fragen wir mit der LED-to-Var-Funktion genau dieses rote Leuchten ab. Sobald nun die vergebene Variable „Heissluftballon“ aktiv wird (also wenn die rote LED mit irgendeiner Helligkeit leuchtet, die größer als 0 ist), wird der Gasbrenner im Heißluftballon gezündet und dieser hebt ab.

Wenn bis hierhin alles klar ist, schauen wir uns genau an dieser Stelle den LED Nummer Offset genauer an. Wie wir oben gelernt haben, fangen wir bei der ersten LED mit null an zu zählen, die direkt über der LED-to-VAR-Funktion steht (im Folgenden LED-Nr. genannt), in unserem Fall also die rote RGB-LED, deren roter Kanal im aktiven Zustand leuchtet. Man erkennt sie im Screenshot an der rot unterlegten 255 die darüber mit Kanal 0 gekennzeichnet ist. Die grün unterlegte 0 bezieht sich exakt auf diesen Kanal. Gelb unterlegt ist lediglich die Wenn-Bedingung (größer als null), worauf ich weiter unten eingehe.

Das war bisher ein Kinderspiel, oder? Dann darf's jetzt ein bisschen mehr sein, oder? Sehr gern.
Bevor ich aber jetzt auf Werte unterhalb der LED-Variable eingehe (ja, das geht auch), schauen wir uns an, wie es sich verhält, wenn wir eine Funktion abfragen müssen, die aus mehr als einer RGB-LED besteht oder anders gesagt aus mehr als drei Kanälen. Das könnte beispielsweise ein belebtes Haus sein, immerhin kann die LED-to-VAR-Funktion bis zu 31 Kanäle abfragen, was also locker für zehn RGB-LEDs innerhalb einer Funktion ausreicht. Doch ich mache lieber mit zwei WS2811 bzw. sechs Kanälen weiter.

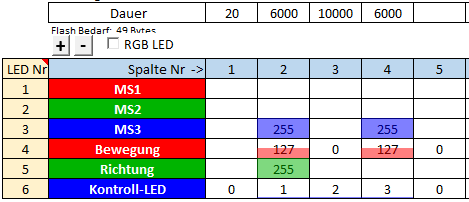

Im Folgenden nehmen wir uns die MicroStepper Pro-Platine als Referenz. Das ist im Übrigen ein sehr praktisches Beispiel, weil es sehr wahrscheinlich ist, dass beim Bewegen des Steppermotors auch passende Licht oder Soundfunktionen ausgelöst werden sollen. Auf die Erklärungen zum Pattern Configurator verzichte ich an dieser Stelle. Wichtig ist hier nur, dass der Steppermotor sechs Sekunden lang in die eine Richtung fährt und am Ziel für zehn Sekunden pausiert, bevor er für sechs Sekunden wieder zurück fährt. Genau das zeigt der folgende Screenshot.
Der aufmerksame Leser wird jetzt bereits erkennen, dass die Kontroll-LED in jeder dieser Phasen einen anderen Helligkeitswert hat - dazu später mehr.

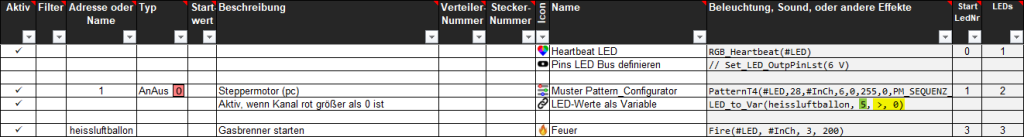

Eigentlich bleibt alles wie beim vorangegangenen Beispiel. Wir referenzieren lediglich einen anderen Kanal, nämlich den blauen Kanal des zweiten WS2811, der sich auf der Stepperplatine befindet. Die grün unterlegte 5 bezieht sich exakt auf diesen blauen Kanal. Gelb unterlegt ist wieder die Wenn-Bedingung (größer als null).

Doch wie kommt man auf diese 5? Dazu erweitern wir einfach mal die oben gezeigte Tabelle um drei Kanäle:
