House( LEDplugin-autotooltip__default plugin-autotooltip_bigEnthält die Nummer der LED in dem Strang. Alle LEDs sind so hintereinandergeschaltet, dass der Ausgang der ersten LED mit dem Eingang der nächsten LED verbunden ist.,InChplugin-autotooltip__default plugin-autotooltip_bigViele der Effekte können über einen Eingang Ein- und Ausgeschaltet werden. Der Parameter „InCh“ beschreibt die Nummer des Eingangs. Es sind 256 verschiedene Eingänge möglich. So ein Eingangskanal kann z.B. ein Schalter oder eine spezielle Funktion sein. Es ist auch möglich die Eingangskanäle über das DCC Protokoll oder den CAN Bus von einer Modelleisenbahn Steuerung zu empfangen. , On_Minplugin-autotooltip__default plugin-autotooltip_bigDer Parameter „On_Min“ beschreibt wie viele Räume mindestens beleuchtet sein sollen. Nach dem Einschalten werden nach einer zufälligen Zeit so lange Lichter eingeschaltet bis die vorgegebene Anzahl erreicht ist. Dabei werden auch die Zimmer zufällig bestimmt.,On_Limitplugin-autotooltip__default plugin-autotooltip_bigDer Parameter „On_Limit“ bestimmt wie viele Räume gleichzeitig benutzt sein sollen. Wenn entsprechend viele LEDs an sind wird zum nächsten, zufällig gewählten, Zeitpunkt eine Lampe ausgeschaltet. Wenn dieser Parameter größer als die Anzahl der Räume ist, dann sind nach einiger Zeit alle Lichter an (Das entspricht unserem Zuhause)., ...plugin-autotooltip__default plugin-autotooltip_bigDie drei Punkte „…“ in der Makrodefinition repräsentieren die Position an der die Liste der Raumbeleuchtungen eingetragen wird. Es können bis zu 2000 Räume angegeben werden (Schloss).)

Das ist vermutlich die am häufigsten genutzte Funktion auf einer Modelleisenbahn. Mit ihr wird ein „belebtes“ Haus nachgebildet. In diesem Haus sind zufällig nur einige der Räume beleuchtet. Die Farbe und die Helligkeit der Beleuchtungen können individuell vorgegeben werden. Es lassen sich auch bestimmte Effekte wie Fernseher flackern oder ein offener Kamin für einzelne Räume konfigurieren. Außerdem kann das Einschaltverhalten angepasst werden (flackern von Neonröhren oder langsam heller werdende Gaslampen). Diese beiden Effekte eignen sich u. a. gut für Neonröhren in Ladengeschäften und für Außenbeleuchtungen am Haus. Für Straßenlaternen gibt es eine eigne Funktion.

Der Parameter „On_Min“ beschreibt wie viele Räume mindestens beleuchtet sein sollen. Nach dem Einschalten werden nach einer zufälligen Zeit so lange Lichter eingeschaltet bis die vorgegebene Anzahl erreicht ist. Dabei werden auch die Zimmer zufällig bestimmt.

Der Parameter „On_Limit“ bestimmt wie viele Räume gleichzeitig benutzt sein sollen. Wenn entsprechend viele LEDs an sind wird zum nächsten, zufällig gewählten, Zeitpunkt eine Lampe ausgeschaltet. Wenn dieser Parameter größer als die Anzahl der Räume ist, dann sind nach einiger Zeit alle Lichter an (Das entspricht unserem Zuhause). Wenn die Häuser über einen manuell betätigten Schalter Ein- und Ausgeschaltet werde, dann soll der Benutzer ein direktes Feedback beim betätigen des Schalters erkennen. Darum wird sofort beim Einschalten des Eingangs (InCh) eine Beleuchtung aktiviert und entsprechend Eine deaktiviert, wenn der Schalter Ausgeschaltet wird.

Die drei Punkte „…“ in der Makrodefinition repräsentieren die Position an der die Liste der Raumbeleuchtungen eingetragen wird. Es können bis zu 2000 Räume angegeben werden (Schloss). Die Beleuchtung der Zimmer wird mit den folgenden Konstanten festgelegt:

HouseT(Led, Inch, On_Min, On_Limit, T_Min, T_Max, … )
Das belebte Haus wie zuvor beschrieben mit der Möglichkeit abweichende Schaltzeiten anzugeben. Damit ist es auch möglich ein Haus immer „komplett“ anzuschalten, indem man On_Min und On_Limit auf die Anzahl der LEDs und T_Min sowie T_Max0 auf 0 setzt.

GasLights(Led, Inch, …)

Die Funktion Straßenlaternen kann zum Ansteuern von Gaslaternen und Neonleuchten verwendet werden. Die Straßenlaternen in einem Straßenzug schalten sich nacheinander zufällig ein. Dabei wird das Einschaltverhalten gasbetriebener Lampen bzw. von Leuchtstoffröhren simuliert. Die Lampen starten vorbildgerecht langsam.
Im Gegensatz zum „belebten Haus“ verzichtet die Funktion „Straßenlaternen“ auf minimale und maximale Anzahl der zufällig aktiven Beleuchtungen, weil innerhalb eines Straßenzuges immer alle Lampen an- und ausgehen.

Die Einschalteffekte sind dieselben wie bei den „besonderen Lampen“ des „belebten Hauses“.

Const(LEDplugin-autotooltip__default plugin-autotooltip_bigEnthält die Nummer der LED in dem Strang. Alle LEDs sind so hintereinandergeschaltet, dass der Ausgang der ersten LED mit dem Eingang der nächsten LED verbunden ist.,Cxplugin-autotooltip__default plugin-autotooltip_bigDer Parameter Cx beschreibt die Kanalnummer einer RGB LED oder eines WS2811 Bausteins. Hier wird eine der folgenden Konstanten eingetragen: C1, C2, C3, C12, C23, C_ALL, C_RED, C_GREEN, C_BLUE, C_WHITE, C_YELLOW, C_CYAN ,InChplugin-autotooltip__default plugin-autotooltip_bigViele der Effekte können über einen Eingang Ein- und Ausgeschaltet werden. Der Parameter „InCh“ beschreibt die Nummer des Eingangs. Es sind 256 verschiedene Eingänge möglich. So ein Eingangskanal kann z.B. ein Schalter oder eine spezielle Funktion sein. Es ist auch möglich die Eingangskanäle über das DCC Protokoll oder den CAN Bus von einer Modelleisenbahn Steuerung zu empfangen. ,Val0plugin-autotooltip__default plugin-autotooltip_bigEnthält den Helligkeitswert oder Allgemein das Tastverhältnis des Ausgangs, wenn der Eingang abgeschaltet ist. Der Parameter ist eine Zahl zwischen 0 und 255. Dabei entspricht 0 dem minimal Wert (LED Dunkel) und 255 dem Maximalwert., Val1plugin-autotooltip__default plugin-autotooltip_bigEnthält den Helligkeitswert oder Allgemein das Tastverhältnis des Ausgangs, wenn der Eingang abgeschaltet ist. Der Parameter ist eine Zahl zwischen 0 und 255. Dabei entspricht 0 dem minimal Wert (LED Dunkel) und 255 dem Maximalwert.)

Definiert eine LED welche, gesteuert von “InCh”, dauerhaft An oder Aus ist.
Mit der Funktion können einzelne LEDs oder bis zu drei LEDs geschaltet werden.
Die Helligkeit im Zustand „Aus“ und „An“ kann separat eingestellt werden.

ConstRGB(Led, InCh, R0, G0, B0, R1, G1, B1)

Definiert eine RGB LED welche, gesteuert von “InCh”, dauerhaft An oder Aus ist.
Mit der Funktion kann eine RGB Led geschaltet werden.
Die Helligkeit und der Farbton können im Zustand „Aus“ und „An“ kann separat eingestellt werden.

RGB_Heartbeat

Der Heartbeat ist sozusagen der Herzschlag des Programms. Er wird zur Funktionskontrolle verwendet. Auf der Hauptplatine befindet sich eine RGB Led, die normalerweise mit diesem Effekt angesteuert wird. Die Led blinkt und wechselt dabei langsam die Farbe. Daran kann man erkennen, ob die Kommunikation funktioniert. Auch die zweite Led auf der Hauptplatine sollte mit diesem Effekt angesteuert werden. Die zweite Led ist die letzte Led in der Kette. Dazu muss am Ende der Konfiguration noch einmal dieses Makro eingefügt werden. So kann man erkennen, ob die Led Kette irgendwo unterbrochen ist.

RGB_Heartbeat2

Beim RGB_Heartbeat2 können die minimale und maximale Helligkeit angegeben werden. Ansonsten verhält sich der Effekt gleich wie der RGB_Heartbeat

RGB_Heartbeat_Color

RGB LED welche als Funktionsindikator in wechselnden Regenbogenfarben blinkt. Minimale und maximale Helligkeit kann angegeben werden. Ansonsten verhält sich der Effekt gleich wie der RGB_Heartbeat

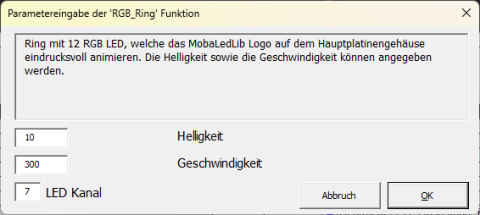

Leuchtfeuer

Mit dem Effekt Leuchtfeuer kann das typische Blinken eines Windrads nachempfunden werden. Das Licht ist zunächst eine Sekunde an, dann eine halbe Sekunde aus, wieder eine Sekunde an und dann 1.5 Sekunden aus. Danach fängt es wieder von vorne an.
Hier zeigt Hardi diese Funktion in einem Video:

Flash

Die Flash() Funktion erzeugt ein zufälliges Blitzen eines Fotografen. Über die Parameter „MinTime“ und „MaxTime“ wird bestimmt, wie häufig der Blitz ausgelöst wird. Der erste Parameter bestimmt, wie lange mindestens bis zum nächsten Blitz gewartet wird, der zweite Parameter bestimmt, wie lange maximal gewartet wird. Zwischen diesen beiden Zeiten bestimmt die Bibliothek einen zufälligen Zeitpunkt.

Fire

Mit der „Fire()“ Funktion können größere Feuer simuliert werden. Dazu werden mehrere RGB LEDs verwendet welche an unterschiedlichen Stellen des „Feuers“ leuchten. Es sind maximal 100 LEDs möglich.

Def_Neon_Misha

Simulation eines defekten Neonlicht von Misha. Für diese Simulation wurde der Pattern_Configurator benutzt.

AmpelX

Mit diesem Effekt werden 2 Ampeln für eine Kreuzung simuliert. Es werden 6 einzelne LEDs verwendet, die an zwei WS2811 Modulen angeschlossen sind. Dies ist aber nur ein Beispiel einer möglichen Ampelanlage. Mit dem Pattern Configurator können beliebige Ampelanlagen erzeugt werden.

RGB_AmpelX

Mit diesem Effekt werden 2 Ampeln für eine Kreuzung simuliert. Es werden 6 RGB LEDs verwendet. Dies ist aber nur ein Beispiel einer möglichen Ampelanlage. Mit dem Pattern Configurator können beliebige Ampelanlagen erzeugt werden.

RGB_AmpelXFade

Mit diesem Effekt werden 2 Ampeln für eine Kreuzung simuliert. Es werden 6 RGB Leds verwendet. Dabei wird das langsame Auf- und Abblenden der LEDs gezeigt. Dies ist aber nur ein Beispiel einer möglichen Ampelanlage. Mit dem Pattern Configurator können beliebige Ampelanlagen erzeugt werden.

RGB_AmpelXA

Mit diesem Effekt werden 2 Ampeln für eine Kreuzung simuliert. Es werden 6 RGB Leds verwendet. Dabei wird das langsame Auf- und Abblenden der LEDs gezeigt. Dies ist aber nur ein Beispiel einer möglichen Ampelanlage. In Österreich blinkt die grüne Lampe 4 mal an Ende. (Siehe https://www.jusline.at/gesetz/stvo/paragraf/38). Mit dem Pattern_Configurator können beliebige Ampelanlagen definiert werden.

Andreaskreuz

Diese Funktion kann zur Ansteuerung der abwechselnd blinkenden Lampen in einem Andreaskreuz verwendet werden. Der erste Kanal kann eingestellt werden (1, 2 oder 3). Die Lampen blenden vorbildgerecht langsam auf und ab.
Hier zeigt Hardi den Effekt in einem Video:

AndreaskrRGB

Der Effekt Andreaskreuz RGB hat die selbe Funktion wie der Effekt Andreaskreuz, allerdings werden RGB LEDs verwendet. Das ist für Testzwecke sinnvoll. So kann man den Effekt z.B. auf einer 64 LED Matrix testen.

AndreaskrLT

Bei diesem besonderen Andreaskreuz werden am Anfang zunächst beide Lampen eingeschaltet. Danach blinken die Lampen abwechselnd.

AndreaskrLT_RGB

Bei diesem besonderen Andreaskreuz werden am Anfang zunächst beide Lampen eingeschaltet. Danach blinken die Lampen abwechselnd. Zu Testzwecken werden hier zwei RGB LEDs verwendet.

AndreaskrLT3

Bei diesem besonderen Andreaskreuz werden am Anfang zunächst beide Lampen eingeschaltet. Danach blinken die Lampen abwechselnd. Eine dritte LED blinkt nach dem Lampentest, welche dem Zugführer anzeigt, dass der Bahnübergang gesichert ist.

AndreaskrLT3

Bei diesem besonderen Andreaskreuz werden am Anfang zunächst beide Lampen eingeschaltet. Danach blinken die Lampen abwechselnd. Eine dritte Led blinkt nach dem Lampentest, welche dem Zugführer anzeigt, dass der Bahnübergang gesichert ist. Zu Testzwecken werden hier 3 RGB LEDs verwendet.

ConstrWarnLightRGB6

Diese Funktion generiert ein typisches Baustellen-Warnlicht. Zu Testzwecken werden hier 6 RGB LEDs verwendet.

ConstrWarnLight

Diese Funktion generiert ein typisches Baustellen-Warnlicht. Es werden einzelne Leds an WS2811 Modulen verwendet. Die Anzahl der LEDs kann eingestellt werden.

BlueLight1

Der Effekt Blaulicht 1 simuliert das typische doppelte Blitzen eines Blaulichts bei Einsatzfahrzeugen.

BlueLight2

Der Effekt Blaulicht 2 simuliert wie Blaulicht 1 ein Blaulicht bei Einsatzfahrzeugen, allerdings ist die Blinkfrequenz leicht unterschiedlich. Dadurch verschieben sich die Blaulichter zueinander.

Blinker(Led, Cx, Inch, Period)

Diese Funktion sorgt für ein einfaches Blinken einer LED. Das Tempo kann dabei eingestellt werden. Es können entweder RGB LEDs oder normale LEDs an WS2811 Modulen verwendet werden.

In diesem Fenster kann die Periode des Blinkers eingestellt werden. Zusätzlich kann man wählen, welche LED Kanäle verwendet werden sollen.

BlinkerInvInp(Led, Cx, Inch, Period)

Diese Funktion sorgt für ein einfaches Blinken einer Led. Der Eingang ist dabei invertiert. Wenn man die Funktion einschaltet, ist der Blinker aus, schaltet man die Funktion aus, ist der Blinker an. Das Tempo kann dabei eingestellt werden. Es können entweder RGB Leds oder normale Leds an WS2811 Modulen verwendet werden.

In diesem Fenster kann die Periode des Blinkers eingestellt werden. Zusätzlich kann man wählen, welche Led Kanäle verwendet werden sollen.

BlinkerHD

Die Funktion BlinkerHD funktioniert wie die Funktion Blinker, allerdings gehen die LEDs nie vollständig aus.

Blink2(LED, Cx, InCh, Pause, Act, Val0, Val1)

Bei der Funktion Blink2 können die Pausenzeit, die aktive Zeit, sowie die Helligkeitswerte bei angeschalteter und abgeschalteter LED eingestellt werden.
In diesem Fenster können die Werte eingestellt werden:

Pausenzeit: Hier wird die Zeit eingestellt, die die LED nicht leuchten soll.
aktive Zeit: Hier wird die Zeit eingestellt, die die LED leuchten soll.
Helligkeit wenn deaktiv: Hier wird die Helligkeit eingestellt, die die LED im ausgeschalteten Zustand haben soll.
Helligkeit wenn aktiv: Hier wird die Helligkeit eingestellt, die die LED im eingeschalteten Zustand haben soll.

Blink3

Die Funktion „Blinker komplett einstellbar“ funktioniert wie die Funktion Frequenz und Helligkeit, allerdings kann zusätzlich die Helligkeit eingestellt werden, mit der die LED leuchten soll, wenn die Funktion abgeschaltet ist.

WeldingCont

Mit der Funktion „Schweißlicht dauerhaft“ kann ein Schweißlicht simuliert werden. Dieses Licht flackert solange der Eingang aktiv ist hell Weiß. Nach dem Schweißvorgang glüht die „Schweißstelle“ kurz rot nach.
Den besten Effekt erzielt man hier selbstverständlich mit einer RGB-LED.

Welding

Mit der Funktion „Schweißlicht einmalig“ kann ein Schweißlicht simuliert werden. Dieses Licht flackert eine gewisse Zeit hell Weiß und verlischt dann für eine Weile. Nach dem Schweißvorgang glüht die „Schweißstelle“ kurz rot nach. Diese Funktion sollte von einer übergeordneten Funktion gesteuert werden („Der Arbeiter will ja auch mal eine Pause“).
Den besten Effekt erzielt man hier selbstverständlich mit einer RGB-LED.

RandWelding

Mit der Funktion „Schweißlicht zufällig“ wird das Schweißlicht zufällig gesteuert. Die Zeiten „MinTime“ und „MaxTime“ bestimmen den Zufälligen Startzeitpunkt. Über „MinOn“ und „MaxOn“ wird angegeben wie lange eine die Arbeit an einem Werkstück dauert.

EntrySignal3

Einfahrsignal mit 3 einzelnen LEDs welche über ein WS2811 Modul angesteuert werden (HP0, HP1, HP2). Es wird über drei Taster gesteuert.

EntrySignal3_RGB

Einfahrsignal mit 3 RGB LEDs zu Testzwecken (HP0, HP1, HP2). Es wird über drei Taster gesteuert.

DepSignal4

Ausfahrsignal mit 6 einzelnen LEDs welche über zwei WS2811 Module angesteuert werden (HP0, HP1, HP2, HP0+SH1). Es wird über vier Taster gesteuert.

DepSignal4_RGB

Ausfahrsignal mit 6 RGB LEDs zu Testzwecken (HP0, HP1, HP2, HP0+SH1). Es wird über vier Taster gesteuert.

KS_Vorsignal_Zs3V

KS_Vorsignal_Zs3V_RGB

KS_Hauptsignal_Zs3_Zs1

KS_Hauptsignal_Zs3_Zs1_RGB

KS_Hauptsignal_Zs3_Zs6_Zs1

KS_Hauptsignal_Zs3_Zs6_Zs1_RGB

HS_5l_RGB

HS_5r_RGB

HS_5_Plus_RGB

Gleissperrsignal_RGB

EntrySignal3Bin

Einfahrsignal mit 3 einzelnen LEDs welche über ein WS2811 Modul angesteuert werden. (HP0, HP1, HP2). Es wird über zwei binäre Eingänge gesteuert. Damit eignet es sich besonders für Selectrix.

EntrySignal3Bin_RGB

Einfahrsignal mit 3 RGB LEDs zu Testzwecken (HP0, HP1, HP2). Es wird über zwei binäre Eingänge gesteuert. Damit eignet es sich besonders für Selectrix.

DepSignal4Bin

Ausfahrsignal mit 6 einzelnen LEDs welche über zwei WS2811 Module angesteuert werden (HP0, HP1, HP2, HP0+SH1). Es wird über zwei binäre Eingänge gesteuert. Damit eignet es sich besonders für Selectrix.

DepSignal4Bin_RGB

Ausfahrsignal mit 6 RGB LEDs zu Testzwecken (HP0, HP1, HP2, HP0+SH1). Es wird über zwei binäre Eingänge gesteuert. Damit eignet es sich besonders für Selectrix.

Set_ColTab

Mit dem Befehl Set_ColTab können die Farben der Leds individuell angepasst werden. Weitere Infos dazu findet man hier: Farbtabelle

Set_TV_COL1(InCh, Update_t_Min, Update_t_Max, Min_Brightness, Max_Brightness, R_Min, R_Max, G_Min, G_Max, B_Min, B_Max)

Der Effekt Set_TV_Col1 definiert die Parameter des TV Farbkanals 1. Damit können die Häufigkeiten der Bildwechsel, die Helligkeitswechsel und die Farbwechsel eingestellt werden. So können Action Filme, statische Inhalte, Fußball Übertragungen, … simuliert werden. Es ist auch möglich, die Einstellungen per DCC Kommando auszuwählen.

Die Funktion Set_TV_COL1 muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ gesetzt werden, um die Fernseher aller folgenden belebten Häuser zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ ein weiteres Set_TV_COL1 mit unveränderten Werten gesetzt werden, damit nachfolgende Häuser nicht denselben Fernsehkanal zeigen.

In diesem Fenster können die Einstellungen ausgewählt werden:

Für ein Fußballspiel sollte bspw. ein hoher Grünanteil ausgewählt werden, für einen Action Film schnelle Bildwechsel usw.

Set_TV_COL2(InCh, Update_t_Min, Update_t_Max, Min_Brightness, Max_Brightness, R_Min, R_Max, G_Min, G_Max, B_Min, B_Max)
Der Effekt Set_TV_Col1 definiert die Parameter des TV Farbkanals 2. Damit können die Häufigkeiten der Bildwechsel, die Helligkeitswechsel und die Farbwechsel eingestellt werden. So können Action Filme, statische Inhalte, Fußball Übertragungen, … simuliert werden. Es ist auch möglich, die Einstellungen per DCC Kommando auszuwählen.

Die Funktion Set_TV_COL2 muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ gesetzt werden, um die Fernseher aller folgenden belebten Häuser zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ ein weiteres Set_TV_COL2 mit unveränderten Werten gesetzt werden, damit nachfolgende Häuser nicht denselben Fernsehkanal zeigen.

In diesem Fenster können die Einstellungen ausgewählt werden:

Für ein Fußballspiel sollte bspw. ein hoher Grünanteil ausgewählt werden, für einen Action Film schnelle Bildwechsel usw.

Set_TV_BW1(InCh, Update_t_Min, Update_t_Max, Min_Brightness, Max_Brightness, BW_R, BW_G, BW_B)

Der Befehl Set_TV_BW1 definiert die Parameter des Schwarz-weiß TV Kanals 1. Damit können die Häufigkeiten der Bildwechsel, die Helligkeitswechsel und die Anteile der verwendeten Farben ausgewählt werden. Damit kann das typisch bläuliche Licht eines alten Fernsehers erzeugt werden. Es ist auch möglich, die Einstellungen per DCC zu wählen. So kann zwischen Schwarz- weiß und Farbfernseher gewechselt werden.

Die Funktion Set_TV_BW1 muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ gesetzt werden, um die Fernseher aller folgenden belebten Häuser zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ ein weiteres Set_TV_BW1 mit unveränderten Werten gesetzt werden, damit nachfolgende Häuser nicht denselben Fernsehkanal zeigen.

Set_TV_BW2(InCh, Update_t_Min, Update_t_Max, Min_Brightness, Max_Brightness, BW_R, BW_G, BW_B)

Der Befehl Set_TV_BW1 definiert die Parameter des Schwarz-weiß TV Kanals 2. Damit können die Häufigkeiten der Bildwechsel, die Helligkeitswechsel und die Anteile der verwendeten Farben ausgewählt werden. Damit kann das typisch bläuliche Licht eines alten Fernsehers erzeugt werden. Es ist auch möglich, die Einstellungen per DCC zu wählen. So kann zwischen Schwarz- weiß und Farbfernseher gewechselt werden.

Die Funktion Set_TV_BW2 muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ gesetzt werden, um die Fernseher aller folgenden belebten Häuser zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ ein weiteres Set_TV_BW2 mit unveränderten Werten gesetzt werden, damit nachfolgende Häuser nicht denselben Fernsehkanal zeigen.

Set_Def_Neon

Mit dem Befehl Set_Def_Neon können die Parameter zur Simulation einer defekten Neonröhre definiert werden. Eine defekte Neonröhre kann ganz unterschiedliches Flackern erzeugen. Mit diesem Makro kann das Flackern beeinflusst werden. Es können die Wahrscheinlichkeit, dass die Lampe startet, die Wahrscheinlichkeit, dass die Lampe wieder ausgeht und das rote Glimmen des Starters beeinflusst werden. In diesem Fenster können die Einstellungen ausgewählt werden.

Die Funktion Set_Def_Neon muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ oder „Straßenbeleuchtung“ gesetzt werden, um die defekten Neonröhren aller folgenden belebten Häuser/Straßenbeleuchtungen zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ oder „Straßenbeleuchtung“ ein weiteres Set_Def_Neon mit unveränderten Werten gesetzt werden, damit nachfolgende Lampen nicht dasselbe Muster zeigen.

Set_CandleTab

Definiert die Parameter der Kerzen Funktion. Damit kann das Flackern und die Farbe beeinflusst werden. Die Farbe wird als Hue Anteil im HSV Farbraum definiert (25 = Orange, 81 = Grün, 171 = Blau).
Durch Verwendung zufälliger Farbe kann die „Kerze“ auch als Disco Beleuchtung verwendet werden.

Das Set_CandleTab muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ oder „Straßenbeleuchtung“ gesetzt werden. In einer dieser beiden Funktionen wählt man eine Kerze, die mit einer RGB-LED simuliert wird. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ oder „Straßenbeleuchtung“ ein weiteres Set_CandleTab mit unveränderten Werten gesetzt werden, damit nachfolgende Kerzen nicht aussehen wie eine Disco oder wie im nachfolgenden Beispiel wie eine Glut.

Nach erfolgreichem Zusammenbau der Servo-Platine und Programmierung des ATTiny85 stehen im Programm-Generator vier Funktionen für die Servo zur Verfügung.

Servo2

Das Servo bewegt sich nach dem Einschalten der Versorgungsspannung nicht. Erst wenn eine der Tasten betätigt wird, fährt es langsam zu der entsprechenden Position. Geschwindigkeit, Endlagen und Drehrichtung werden mit dem Servo_Pos Programm eingestellt.

Dieses Makro steuert zwei Positionen des Servos an. Die Positionen können über Taster angefahren werden. Die richtigen Positionen sollten vorher über das Farbtest Programm herausgefunden werden.

Servo3

Das Servo bewegt sich nach dem Einschalten der Versorgungsspannung nicht. Erst wenn eine der Tasten betätigt wird, fährt es langsam zu der entsprechenden Position. Geschwindigkeit, Endlagen und Drehrichtung werden mit dem Servo_Pos Programm eingestellt.

Dieses Makro steuert drei Positionen des Servos an. Die Positionen können über Taster angefahren werden. Die richtigen Positionen sollten vorher über das Farbtest Programm herausgefunden werden.

Servo4

Das Servo bewegt sich nach dem Einschalten der Versorgungsspannung nicht. Erst wenn eine der Tasten betätigt wird, fährt es langsam zu der entsprechenden Position. Geschwindigkeit, Endlagen und Drehrichtung werden mit dem Servo_Pos Programm eingestellt.

Dieses Makro steuert vier Positionen des Servos an. Die Positionen können über Taster angefahren werden. Die richtigen Positionen sollten vorher über das Farbtest Programm herausgefunden werden.

Servo5

Das Servo bewegt sich nach dem Einschalten der Versorgungsspannung nicht. Erst wenn eine der Tasten betätigt wird, fährt es langsam zu der entsprechenden Position. Geschwindigkeit, Endlagen und Drehrichtung werden mit dem Servo_Pos Programm eingestellt.

Dieses Makro steuert fünf Positionen des Servos an. Die Positionen können über Taster angefahren werden. Die richtigen Positionen sollten vorher über das Farbtest Programm herausgefunden werden.

Herz_BiRelais

Herz_BiRelais_I

Herz_BiRelais_V1_AB

Herz_BiRelais_I_V1_AB

Herz_BiRelais_V1_CD

Herz_BiRelais_I_V1_CD

Herz_BiRelais_V1_EF

Herz_BiRelais_I_V1_EF

Herz_MoRelais

Herz_MoRelais_I

Herz_2MoRelais

Herz_2MoRelais_I

Logic

Mit der Logic Funktion können mehrere Eingangsvariablen zu einer Ausgangsvariable verknüpft werden. So können logische Verknüpfungen umgesetzt werden. Mit der Logic Funktion werden mehrere Eingangsvariablen über „NOT“, „AND“ und „OR“ verknüpft und in die Ausgangsvariable geschrieben. Die logischen Verknüpfungen müssen als Disjunktive Normalform geschrieben werden. Bei dieser Darstellung werden Gruppen von „AND“ Verknüpfungen mit „OR“ kombiniert. Das kann z.B. so aussehen:
A AND B OR A AND NOT C OR D
Als Beispiel dafür soll eine Led entweder über einen Taster auf der Hauptplatine oder über eine DCC Adresse geschaltet werden. Dazu benötigt man zunächst die Logic Funktion. Wenn man diese aufruft, erscheint dieses Fenster:

Im Feld Zielvariable trägt man einen beliebigen Variablennamen ein. In diesem Beispiel wird der Name „Input1“ verwendet. Darunter wird nun die logische Verknüpfung von zwei Variablen eingetragen. Da hier die Led über eine DCC Adresse (hier die Adresse 1) oder einen Taster geschaltet werden soll, wird „1 OR SwitchD1“ eingetragen. Es wäre aber zum Beispiel auch denkbar, dort „1 AND SwitchD1“ einzutragen. Dann müssten die DCC Adresse und der Taster gleichzeitig eingeschaltet werden, um die Led zum Leuchten zu bringen.

Nun muss noch die Led eingetragen werden. Dazu kann z.B. die Const Funktion verwendet werden. In der Spalte Adresse wird dann die zuvor definierte Zielvariable („Input1“) eingetragen.

CopyLED

Mit dem „CopyLED()“ Befehl wird die Helligkeit der drei Farben einer Quell-LED („SrcLED“) in eine andere LED („LED“) kopiert. Das ist zum Beispiel bei einer Ampel an einer Kreuzung sinnvoll. Hier sollen die gegenüberliegenden Ampeln das gleiche Bild zeigen. Ein anderes Beispiel ist ein Farbwechsel, der von vielen Flutlichtstrahlern erzeugt wird. Hier kann mit dem „CopyLED()“ Befehl auch Speicherplatz gespart werden.

Wenn zwei RGB LEDs das gleiche zeigen sollen, dann kann man das auch durch die elektrische Verkabelung erreichen. Hier ist allerdings darauf zu achten, dass nur von der Master-LED ein Datensignal zur nächsten LED führt.

LED_to_Var

Hier wird ein Variablen-Name angegeben, der im weiteren zur Steuerung z.B. eines Schweißlichtes verwendet wird.

Dies ist die entschiedenste und problematischste Stelle der Funktion. Die Funktion bezieht sich auf die LED aus der Zeile davor. Ist das eine RGB-LED, so ist hier der Wert 0 dem roten Kanal entsprechend. Der Wert 1 ist der Grün-Kanal und 2 der blaue Kanal. Wie gesagt von der LED davor.

Es ist aber auch möglich, LED-Zustände von LED’s zu testen, die erst nach der LED_to_Var Zeile kommen. In diesem Fall geht der Offset bei 3 los

usw. bis zu einem Offset von 31, also bis zu 9 RGB-LED’s weit.

Es gibt 6 Vergleichswerte

Der bitweise AND-Operator (einzelnes kaufmännisches Und &), bearbeitet die Bitpositionen der umgebenden Ausdrücke unabhängig voneinander gemäß dieser Regel: Wenn beide Eingangsbits 1 sind, ist das resultierende Ergebnis 1, andernfalls ist das Ergebnis 0.
Eine andere Möglichkeit, dies auszudrücken, ist:

Um die Binär-Vergleiche zu nutzen, sind ausführliche Tests notwendig. Sie eignen sich nicht für eine schnelle Lösung. Hierfür sind die 4 anderen Vergleichstypen gut geeignet.

Hier wird der Wert eingetragen, der mit dem Wert des LED-Kanals verglichen wird.

New_Local_Var

Mit dem Makro „New_Local_Var()“ wird eine Variable vom Typ „ControlVar_t“ angelegt. Sie kann Werte zwischen 0 und 255 annehmen und besitzt zusätzliche Flags mit denen Änderungen erkannt werden können.

Use_GlobalVar

Mit der Funktion „Use_GlobalVar()“ können die eigenen Programmteile mit den bibliotheksinternen Funktionen Daten austauschen.

InCh_to_TmpVar

Mit diesem Befehl wird eine temporäre 8 Bit Variable mit den Werten aus mehreren logischen Variablen gefüllt. Die Variable wird auf 0 gesetzt, wenn die erste logische Variable aktiv ist. Sie wird auf 1 gesetzt, wenn die zweite logische Variable aktiviert wurde…|Das wird z.B. zum steuern eines Signals über mehrere DCC Adressen benötigt.|Im Gegensatz zur „New_Local_Var()“ Funktion und zur „Use_GlobalVar()“ Funktion wird hier kein zusätzlicher Speicher benötigt. Das ist möglich, weil derselbe Speicher mehrfach benutzt werden kann. In den beiden anderen Fällen muss gespeichert werden ob sich der Eingang verändert denn nur dann soll eine Aktion ausgelöst. Bei dieser Funktion wird die Änderung der Eingangsvariablen benutzt.

Bin_InCh_to_TmpVar

Dieser Befehl kombiniert mehrere logische Variablen binär zu einer 8 Bit Variable. Wenn zwei Eingangsvariablen benutzt werden, dann ergeben sich 4 mögliche Kombinationen:

Bei InCh_Cnt = 3 ergeben sich entsprechend 8 verschiedene Kombinationen. Diese Funktion wird z.B. zur Ansteuerung von Signalen bei Selectrix verwendet.

Define Input

Damit wird ein Variable angelegt welche als Parameter in anderen Makros benutzt werden kann.
Aufbau der Variable: INCH_<Typ>_<Adr>_<Tast> <Typ>: „DCC“, „SX“, „CAN“ / <Adr> Adresse / <Typ>: „RED“, „GREEN“, „ONOFF“
Bei Selectix <Adr>: <Channel>_<BitNr> / <Typ>: „ONOFF“, „TAST“

• INCH_DCC:12_ONOFF
• INCH_DCC_13_RED
• INCH_DCC_13_GREEN

Hier soll ein Andreaskreuz aktiviert werden durch 2 DCC-Adressen: Egal welche DCC-Adresse auf ON ist, soll das Andreaskreuz blinken.
Hier werden für die DCC-Adresse 11 und 12 jeweils eine Inputvariable (ICH_DCC_11_ONOFF und INCH_DCC_12_ONOFF) definiert. Diese werden über eine OR-Verknüpfung verknüpft.

Schedule

Dieser Plan gibt nur die groben Rahmenbedingungen vor. Wann die Ausgänge tatsächlich geschaltet werden, bestimmt das Programm zufällig damit ein realer Eindruck entsteht. Geschaltet werden die Ausgangsvariablen „DstVar1“ bis „DstVarN“. Sie werden zufällig zwischen dem Zeitpunkt „Start“ und „End“ eingeschaltet, wenn es „Abend“ ist und genauso Zufällig wieder am „Morgen“ ausgeschaltet. Ob es „Abend“ oder „Morgen“ ist, bestimmt die globale Variable „DayState“. Sie ist „Abends“ auf „SunSet“ gesetzt und „Morgens“ auf „SunRise“. Die zweite Variable „Darkness“ bestimmt über eine Zahl zwischen 0 und 255 wie „Dunkel“ es ist. Damit repräsentiert sie die Zeit.

Counter (Experteneinstellung)

Mit der Counter Funktion können verschiedene Funktionen implementiert werden. Das sind nicht nur Zähler sondern auch Funktionen wie Flip-Flops, Mono Flops, … Der Befehl wird über einen Mode Parameter gesteuert.
Details dazu findet man in „MobaLedLib Ein kurzer Ueberblick.docx“

Button (Experteneinstellung)

Dieses Makro speichert ein Ereignis(z.B. Tastendruck) für eine bestimmte Zeit mit Abbruchmöglichkeit. Damit kann z.B. der Rauchgenerator im brennenden Haus aktiviert werden. Der Ausgang kann vor Ablauf der Zeit wieder deaktiviert werden, wenn der Taster ein zweites Mal gedrückt wird.

ButtonNOff

Dieses Makro speichert ein Ereignis (z.B. Tastendruck) für eine bestimmte Zeit. Damit kann Beispielsweise der Rauchgenerator in einem „Brennenden“ Haus aktiviert werden. Der Ausgang kann NICHT vor dem Ablauf der Zeit deaktiviert werden.

ButtonFunc (Experteneinstellung)

Die Ausgangsvariable „DstVar” wird 1, wenn der Eingang „InCh“ aktiv ist. Der Ausgang bleibt nachdem der Eingang deaktiviert wurde für „Duration” Millisekunden aktiv. Das Makro entspricht einem statischen, retriggerbaren Mono Flop. Die Zeit kann auch durch anhängen von „Sec“ oder „Min“ angegeben werden. Die maximale Zeit ist 17 Minuten.

RandMux

Die Ausgänge werden über die Zahlen „DstVar1“ bis „DstVarN“ definiert. „DstVar1“ wird aktiviert, wenn „InCh“ nicht aktiviert ist. Bei aktivem „InCh“ werden zufällig „DstVar2“ bis „DestVarN“ aktiviert. Über „MinTime“ wird bestimmt, wie lange ein Ausgang minimal aktiv ist. „MaxTime“ beschreibt analog die maximale Zeit, die der Ausgang aktiv bleiben soll. Das Programm bestimmt zwischen diesen beiden Eckpunkten einen zufälligen Zeitpunkt zu dem ein zufälliger anderer Kanal aktiviert wird. Mit dieser Funktion kann zum Beispiel zwischen verschieden Lichteffekten für eine Disco umgeschaltet werden. Details dazu findet an in „MobaLedLib Ein kurzer Ueberblick.docx“

Random

Die Funktion „Random()“ aktiviert einen Ausgang nach einer zufälligen Zeit. Die Einschaltdauer kann ebenfalls zufällig sein. Damit kann man einen Effekt zufällig steuern. Eine Anwendung dafür ist das Blitzlicht eines Fotografens, das ab und zu blitzen soll. Mit den Parametern „MinTime“ und „MaxTime“ wird bestimmt in welchem zeitlichen Bereich die Funktion aktiv werden soll. Über „MinOn“ und „MaxOn“ wird die Dauer vorgegeben.

RandCntMux (Experteneinstellung)

Diese Funktion ist ähnlich wie die „RandMux()“ Funktion. Hier werden aber die Ausgänge nacheinander aktiviert wenn der nächste zufällige Zeitpunkt erreicht ist.

Multiplexer (Experteneinstellung)

Mit dem Multiplexer können Gruppen von Mustern (Pattern) erstellt werden, welche Nacheinander oder nach dem Zufallsprinzip aktiviert werden. Die Anzahl der verwendeten LEDs kann angepasst werden. Hier wird die Verwendung des Multiplexers erklärt:
Verwendung des Multiplexers

Charlie_Buttons

Mit dem Charlieplexing Modul können bis zu 12 LEDs über 4 Kabel angesteuert werden. Das wird z.B. bei Signalen oder Ampeln verwendet damit die Kabel in den Mast passen. Die Ansteuerung per Taster eignet sich z.B. für die MS2. Es können bis zu 11 Taster benutzt werden.

Charlie_Binary

Mit dem Charlieplexing Modul können bis zu 12 LEDs über 4 Kabel angesteuert werden. Das wird z.B. bei Signalen oder Ampeln verwendet damit die Kabel in den Mast passen. Die binäre Ansteuerung wird bei vielen Zentralen benutzt. Dabei werden weniger Kanäle belegt als bei der Ansteuerung per Taster.

Next_LED (Experteneinstellung)

Diese Funktion eignet sich beispielsweise, um nicht genutzte Ausgänge eines WS2811-Chips zu nutzen. Hat man beispielsweise in einem belebten Haus ein Ladengeschäft mit zwei Einzel-LEDs beleuchtet und will dieses Ladengeschäft als eigenes „belebtes Haus“ steuern, dass unabhängig vom Wohnhaus schaltet, kann der dritte Ausgang des WS2811 nicht für die nächste LED im Wohnbereich genutzt werden. Der Programm Generator fängt beim nächsten „belebten Haus“ wieder beim ersten Kanal des nächsten WS2811 an.
Gibt man nun zunächst den Befehl „Next LED = -1“ ein, wird eine LED-Nummer (bzw. ein WS281x) zurück gezählt und man kann den Ausgang „Blau“ als erstes Glied in der nächsten Kette nutzen nutzen.

Die Funktion erreicht man bei aktiviertem Expertenmodus unter Schalten > Manipulation > LED Nummer manipulieren

Im Menü kann nun festgelegt werden, ob man zurück- (-N) oder vorspringen (+N) möchte. Im Beispiel des Wechselblinkers muss man eine LED-Nummer zurück, also „-1“.

Im Programm-Generator sieht die Programmierung dann aus wie folgt:

Achtung: Will man vom ersten WS281x in der Kette den Rot-Kanal (1) und vom zweiten WS281x in der Kette den Blau-Kanal (3), muss „0“ addiert werden.

Reserve LEDs

Der Reserve LED Befehl kann vielfältig eingesetzt werden.
Im Anlagenbetrieb eignet er sich beispielsweise zum Überspringen ungenutzter WS2811 auf der 24LED Connector Platine. Hat man diese nicht zu 100% ausgenutzt, müssen nicht genutzte WS2811 Chips solange reserviert werden, damit der nächste WS281X nach der 24LED Connector Platine korrekt angesprochen wird. Hat man am Connector beispielsweise nur 15 Straßenlaternen angeschlossen, muss man drei LEDs bzw. WS2811 reservieren.
Es können aber auch WS2811 mit angeschlossenen LEDs oder WS2812B LEDs übersprungen werden.

Im Testbetrieb eignet sich der Befehl beispielsweise in Zusammenhang mit der 64 LED-Matrix. Testet man dort z. B. ein Muster mit zehn LEDs und möchte gleichzeitig die nachfolgenden Funktionen oder die Funktion der Heartbeat N auf der Hauptplatine erhalten, muss man zunächst die 54 ungenutzten LEDs der Matrix reservieren um sie zu überspringen.

Anleitung: Mit aktivierten Experteneinstellungen findet man den Eintrag unter Schalten > Manipulation > LEDs reservieren.
Nach dem Doppelklick trägt man im Menü die Anzahl der zu überspringenden WS2812-RGB-LEDs bzw. WS2811-Chips ein, nicht die Anzahl zu überspringender Kanäle (RGB)!
Hat man beispielsweise 16 LEDs am 24er Connector angeschlossen, sind damit sechs WS2811 in Betrieb (5 WS2811 à 3 LEDs + 1 WS2811 à 1 LED = 6 WS2811). Die Kanäle G und B des sechsten müssen nicht mehr reserviert werden. Um die letzten beiden Chips des Connectors zu überspringen, reserviert man in dem Fall zwei LEDs.

New_HSV_Group

Effekte welche HSV Farben und nicht RGB Farben benutzen benötigen Speicherplatz für die HSV Werte. Da u.U. mehrere Zeilen benötigt werden zur Steuerung einer LED muss dieser Befehl vor jeder Gruppe zusammengehöriger HSV Zeilen stehen.

Ein Flipflop (auch Flip-Flop), oft auch bistabile Kippstufe oder bistabiles Kippglied genannt, ist eine elektronische Schaltung, die zwei stabile Zustände des Ausgangssignals besitzt. Dabei hängt der aktuelle Zustand nicht nur von den gegenwärtig vorhandenen Eingangssignalen ab, sondern außerdem vom Zustand, der vor dem betrachteten Zeitpunkt bestanden hat. Eine Abhängigkeit von der Zeit besteht nicht, sondern nur von Ereignissen. Durch die Bistabilität kann die Kippstufe eine Datenmenge von einem Bit über eine unbegrenzte Zeit speichern. Dazu muss, anders als bei nichtflüchtigen Datenspeichern, jedoch die Spannungsversorgung dauernd gewährleistet sein.

RS_Flip-Flop (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0).

RS_FlipFlopTimeout (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Hier existiert zusätzlich ein Parameter „Timeout“ der bestimmt, wann das Flip-Flop automatisch gelöscht wird.

T_FlipFlopReset (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden.

T_FlipFlopResetTimeout (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Der Parameter „Timeout“ definiert die Zeit nach der das Flipflop automatisch zurück gesetzt wird.

RS_FlipFlopInv (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Bei diesem Flip-Flop ist der Ausgang zu Programmbeginn aktiv.

RS_FlipFlopInvTimeout (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Bei diesem Flip-Flop ist der Ausgang zu Programm Begin aktiv. Außerdem kann es per Timeout zurück gesetzt werden. Das dieses Flip-Flop invers funktioniert wird dar Ausgang per Tastendruck abgeschaltet und geht nach der angegebenen Zeit wieder an.

T_FlipFlopInvReset (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Bei diesem Flip-Flop ist der Ausgang zu Programmbeginn aktiv.

T_FlipFlopInvResetTimeout (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Der Parameter „Timeout“ definiert die Zeit nach der das Flipflop automatisch zurück gesetzt wird. Bei diesem Flip-Flop ist der Ausgang zu Programmbeginn aktiv.

RS_Flip-Flop2 (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Dieses FlipFlop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

RS_FlipFlop2Timeout (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Hier existiert zusätzlich ein Parameter „Timeout“ der bestimmt, wann das Flip-Flop automatisch gelöscht wird. Dieses FlipFlop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

T_FlipFlop2Reset (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Dieses FlipFlop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

T_FlipFlop2ResetTimeout (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Der Parameter „Timeout“ definiert die Zeit nach der das Flipflop automatisch zurück gesetzt wird. Dieses FlipFlop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

Eine monostabile Kippstufe, auch monostabiler Multivibrator, Monoflop oder Univibrator, ist eine digitale Schaltung, die nur einen stabilen Zustand hat. Von einem von außen eintreffenden Trigger-Signal angestoßen, ändert die Schaltung für eine bestimmte Zeit ihren Schaltzustand. Anschließend kehrt die Kippstufe wieder in die Ruhelage zurück. Man unterscheidet zwischen nachtriggerbaren (auch: retriggerbar) und nicht nachtriggerbaren Monoflops. Nachtriggerbar bedeutet, dass ein während des Zeitablaufes eintreffendes Triggersignal die interne Zeit jeweils erneut startet und der aktive Schaltzustand dementsprechend zeitlich verlängert wird. Bei einem nicht nachtriggerbaren Monoflop hat ein Triggersignal während der aktiven Phase keine Wirkung. /

MonoFlop (Experteneinstellung)

Ein Mono Flop ist eine Funktion welche den Ausgang für eine bestimmte Zeit aktiviert, wenn am Eingang ein Wechsel von Null nach Eins (Positive Flanke) erkannt wurde. Die Zeitdauer wird mit jeder weiteren Flanke verlängert, aber nicht, wenn der Eingang dauerhaft aktiv ist.

MonoFlopReset (Experteneinstellung)

Ein Mono Flop ist eine Funktion welche den Ausgang für eine bestimmte Zeit aktiviert, wenn am Eingang ein Wechsel von Null nach Eins (Positive Flanke) erkannt wurde. Die Zeitdauer wird mit jeder weiteren Flanke verlängert, aber nicht, wenn der Eingang dauerhaft aktiv ist. Der Mono Flop wird zurückgesetzt wenn der Reset Eingang 1 ist.

MonoFlopLongReset (Experteneinstellung)

Die Dauer kann ebenso wie bei der vorangegangenen Funktion verlängert werden.

MonoFlopInv (Experteneinstellung)

Dieser Mono Flop besitzt einen inversen Ausgang. Das bedeutet, der Ausgang ist zu Beginn aktiv (1) und wird deaktiviert mit einer positiven Flanke an „InCh“. Die Zeit kann wie beim normale MF mit einer steigenden Flanke verlängert werden.

MonoFlopInvLongReset (Experteneinstellung)

Hier werden die Eigenschaften „Invers“ und „Reset“ kombiniert, wenn der Eingang länger als 1.5 Sekunden aktiv ist.

MonoFlop2 (Experteneinstellung)

Ein Mono Flop ist eine Funktion welche den Ausgang für eine bestimmte Zeit aktiviert, wenn am Eingang ein Wechsel von Null nach Eins (Positive Flanke) erkannt wurde. Die Zeitdauer wird mit jeder weiteren Flanke verlängert, aber nicht, wenn der Eingang dauerhaft aktiv ist. Dieses Monoflop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

MonoFlop2LongReset (Experteneinstellung)

Ein Mono Flop ist eine Funktion welche den Ausgang für eine bestimmte Zeit aktiviert, wenn am Eingang ein Wechsel von Null nach Eins (Positive Flanke) erkannt wurde. Die Zeitdauer wird mit jeder weiteren Flanke verlängert, aber nicht, wenn der Eingang dauerhaft aktiv ist. Der Mono Flop wird zurückgesetzt wenn der Reset Eingang 1 ist. Dieses Monoflop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

Enable_Store_Status

Durch die Funktion Enable_Store_Status wird der letzte Status von Variablen gespeichert. Dadurch zeigen beim erneuten Einschalten der Anlage z.B. Signale immer noch das gleiche Signalbild. Die Funktion bezieht sich immer auf alle nachfolgenden Zeilen. Es reicht also, wenn die Funktion einmal am Anfang der Konfiguration eingefügt wird.

Mainboard_Led

Mit diesem Befehl können die drei Taster LEDs auf der Hauptplatine und die Grüne HB LED angesteuert werden (1 = linke LED, 2 = mittlere LED, 3 = rechte LED, 4 = HB LED zwischen den Nanos.) Es können auch die Arduino Pin Nummern D2, D3..D13, A0..A5) angegeben werden. Das ist vor allem für Testzwecke sinnvoll.

Read_LDR

Mit dieser Funktion wird das Auslesen des LDR aktiviert. Zu Testzwecken können die gemessenen Helligkeitswerte im seriellen Monitor angezeigt werden. Weitere Infos zur Tag und Nachtsteuerung sind hier zu finden: Tag und Nachtsteuerung

Read_LDR_Debug

Mit diesem Makro können die gemessenen Helligkeitswerte des LDR im seriellen Monitor angezeigt werden. Das ist vor allem für Testzwecke sinnvoll. Später sollte diese Funktion jedoch wieder deaktiviert werden, da sonst unnötig viel Speicherplatz und Rechenzeit benötigt wird.

DayAndNightTimer

Mit dieser Funktion wird ein Zeitgeber generiert mit dem die Schedule Funktion gesteuert wird. Der Zeitgeber kann automatisch ablaufen oder über ein DCC Signal, einen Schalter oder eine Variable gesteuert werden (1 = Nacht, 0 = Tag). Es kann angegeben werden, wie lange ein Tag/Nachtzyklus dauern soll. Weitere Infos sind hier zu finden: Tag und Nachtsteuerung

KeepDarknessCtr

Wenn diese Funktion aktiv ist, wird die Uhrzeit beim Umschalten zwischen Tag und Nacht nicht neu initialisiert. Normalerweise wird die Uhrzeit initialisiert wenn von Tag auf Nacht umgeschaltet wird. 0→1: Es wird dunkler ⇒ Zeit wird auf 12:Uhr gesetzt. 1→0: Es wird heller ⇒ Zeit wird auf 0:00 gesetzt. Wenn der Schalter aktiviert ist, dann wird sofort von dunkler werden auf heller werden umgeschaltet. Das bedeutet aber auch, das die Zeit gespiegelt wird. Aus 18:00 wird 6:00 Uhr…

DayAndNightTimer_Debug

Mit dieser Funktion kann die aktuelle Uhrzeit im seriellen Monitor ausgegeben werden. Das ist vor allem für Testzwecke sinnvoll.

EspExtensions

Dieses Makro aktiviert die Erweiterungen für den Esp32. Diese Erweiterungen befinden sich aber noch in der Entwicklungsphase. Um den Esp32 zu verwenden, muss diese Adapterplatine auf die Hauptplatine aufgesteckt werden:
Adapterplatine für Esp32
Mit dem Esp32 können deutlich mehr Leds und Effekte als mit dem normalen Arduino Nano angesteuert werden.

UseDMX512

Auf diesem LED Kanal wird das DMX512 Protokoll ausgegeben. Was mit DMX möglich ist, kann man in der Aufzeichnung des Stammtischs Januar 2021 sehen: Aufzeichnung Januar 2021

Einfachstes Beispiel: Ein 12 Kanal DMX Modul, mit dem man eine Raumbeleuchtung mit einfarbigen Led-Stripes betreiben kann.

Diese Modul hat 12 DMX Kanäle. Die DMX Basisadresse wird über DIP-Schalter eingestellt.
Unter der Annahme dass DMX Adresse 1 eingestellt ist und an die LED Känal jeweils Led-Stripes mit rot/grün/blau angeschlossen sind heißt das
DMX Adresse 1-3 rot/grün/blau
DMX Adresse 4-6 rot/grün/blau
DMX Adresse 7-9 rot/grün/blau
DMX Adresse 10-12 rot/grün/blau

Im ProgGenerator entspricht das 4 RGB Leds.
Die DMX Adresse errechnet sich aus der Excel Spalte „Start-LedNr “, es gilt die Formel

DmxKanal = Start-LedNr * 3
+ 1 für rot
+ 2 für grün
+ 3 für blau

Mit Zeile 3 wird der ProgGenerator angewiesen, auf Led Kanal 2 das DMX Protokoll auszugeben.

Dieses Beispiel war ja ganz einfach. Etwas aufwändiger wird es mit z.B. diesem Modell: E-Lektron PAR-18 RGB DMX Scheinwerfer
Gemäß Handbuch sieht die DMX Kanalbelegung so aus:

Ganz blöd ist in dem Fall die Kanalanzahl 7, denn dem ProgrammGenerator sind vielfache von drei deutlich lieber.
Wichtig ist hier, dass die RGB Kanäle auf drei hinereinanderfolgenden DMX Adresse liegen.

Wie würde ich es lösen: Der Scheinwerfer bekommt DMX Adresse 3, d.h.
CH1 = DMX Adresse 3: Gesamthelligkeit
CH2 = DMX Adresse 4: Helligkeit rot
CH3 = DMX Adresse 5: Helligkeit grün
CH4 = DMX Adresse 6: Helligkeit blau
CH5 = DMX Adresse 7: Stroboskop
CH6 = DMX Adresse 8: Betriebsmodus\ CH7 = DMX Adresse 9: Geschwindigkeit

Wir brauchen CH6 Betriebsmodus auf einen Wert von 0-10 = „Bedienung über CH1-CH5“. So ist es möglich, Gesamthelligkeit (CH1) und Helligkeit der einzelen Farben (CH2-CH4) zu setzten. CH5 muss 0 sein, weil wir kein Stroboskop brauchen, und CH7 ist egal.

In diesem Fall müssen wir die DMX Kanäle CH1, CH5 und CH6 einzeln ansprechen.
Die DMX Adresse errechnet sich aus den Excel Spalten „Start-LedNr und „Leds“
Die Formel ist Start-LedNr * 3 + X, wobei X von CX aus Spalte LEDS kommt, bzw. X=1 wenn kein Cx in LEDS Spalte.

Damit lässt sich dieses Modell steuern. Das Beispiel kann noch vereinfacht werden, indem die Zeilen 6-8 zusammengefasst werden.

Am schönsten wäre natürlich ein RGB Scheinwerfer ohne jegliche Schnicht-Schnack Funktionen wie Strobe, Fade, Musiksteuerung…, welcher nur drei DMX Kanäle für rot/grün/blau hat. So ein Modell habe ich bisher noch nicht gefunden.

Beispiel für Fortgeschrittene:
Dieser DMX Bar kann laut Handbuch mit 6/9/16/30 oder 58 DMX Adressen gesteuert werden, je mehr Kanäle desto gezielter können einzelne LEDs des Bars angesprochen werden.
Sehen wir uns die Variante 30 Adressen genauer an:
Hier können 4 LED Segment einzeln gesteuert werden, pro Segment werden 7 DMX Kanäle verwendet, vier für die RGBW Helligkeit, zusätzlich noch Kanäle für Master-Helligkeit und Strobe-Effekt. Dann kommt noch ein Channel für Sondereffekte, der aber in der Konfiguration nicht berücksichtig wurde.

Das sieht im Excel dann so aus. Man sieht auch gut die Verschiebung wegen der 7 Channels, Segment 1 startet mit C1-1, Segment 2 mit C2-2, Segment 3 mit C3-3. Die Master Helligkeit wird hier mit DCC Adresse 1 für alle Segment geschaltet, die RGBW pro Segment jeweils einzeln.

Soundsteuerung mit der 8xMP3-Multi-Soundplatine.

Hierzu muss ein Pin der Hautplatine zur seriellen Ansteuerung eines Sound Moduls sowie den Typ des angeschlossenen Soundmoduls definiert werden. Danach können Sound-Tracks dieses Moduls abgespielt werden. Die Pin Nummer kann als Zahl, oder als symbolische Konstante angegeben werden. Beispiel: KEY80_P1 Der Typ bestimmt das Protokoll, mit dem das Soundmodul gesteuert wird. Manche MP3-TF Module haben einen Fehler und müssen mit der Variante NO_CRC (keine Prüfsumme) angesprochen werden. Module mit folgenden Sound Chip Nummern wurde bisher als fehlerhaft identifiziert: MH2024K-16SS Beispiel einer Programmierung im Prog_Generator:

Bezeichnung Beschreibung

Einen Pin der Hautplatinen zur seriellen Ansteuerung eines Sound Moduls sowie den Typ des angeschlossenen Soundmoduls definieren. Die Pin Nummer kann als Zahl, oder als symbolische Konstante angegeben werden.
Beispiel: KEY80_P1

Der Typ bestimmt das Protokoll (MP3-TF-16P, MP3-TF16P-NO-CRC oder JQ6500), mit dem das Soundmodul gesteuert wird. Manche MP3-TF Module haben einen Fehler und müssen mit der Variante NO_CRC (keine Prüfsumme) angesprochen werden. Module mit folgenden Sound Chip Nummern wurde bisher als fehlerhaft identifiziert: MH2024K-16SS

Track # auf einem angegeben Soundkanal starten (Rootverzeichnis). Sound Kanal 0 – 7 (entspricht Soundmodul 1 – 8) Tracknummer 1 – 256

Im Makro wird ein Bereich von Track x bis Track y angegeben. Aus diesem Bereich wird ein zufälliger Track abgespielt.

Setzt die Sound Wiedergabe fort, nach dem sie mit dem Pause-befehl unterbrochen wurde.

Hält die Sound Wiedergabe an.

Stellt den Wiederholmodus ein LOOP_ALL: spielt alle Titel wiederholt ab LOOP_FOLDER: spielt alle Titel eines Verzeichnisses wiederholt ab LOOP_ONE: spielt den aktuellen Titel wiederholt ab LOOP_OFF: keine Wiederholung

Lautstärke erhöhen.

Lautstärke reduzieren.

Der angegebene Prozentwert wird je nach Soundmodul in einen passenden Lautstärkenwert umgewandelt, welches das Soundmodul unterstützt.

Die Sound_Prev Funktion spielt die vorherige Sounddatei ab.

Mit der Sound_Next Funktion wird die nächste Sound Datei abgespielt.

Mit dem Befehl Sound_PausePlay wird die Sound- Wiedergabe angehalten oder wieder fortgesetzt.

Mit diesem Makro wird die Sound Datei 1 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 2 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 3 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 4 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 5 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 6 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 7 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 8 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 9 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 10 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 11 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 12 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 13 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird die Sound Datei 1 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Mit diesem Makro wird eine zufällige Sound Datei abgespielt.

Mit diesem Makro wird die vorherige Sounddatei abgespielt.

Mit diesem Makro wird die nächste Sound Datei abgespielt.

Mit diesem Makro wird die Sound Datei 1 auf einem JQ6500 Soundmodul abgespielt.

Mit diesem Makro wird die Sound Datei 2 auf einem JQ6500 Soundmodul abgespielt.

Mit diesem Makro wird die Sound Datei 3 auf einem JQ6500 Soundmodul abgespielt.

Mit diesem Makro wird die Sound Datei 4 auf einem JQ6500 Soundmodul abgespielt.

Mit diesem Makro wird die Sound Datei 5 auf einem JQ6500 Soundmodul abgespielt.
