anleitungen:effekte_mll

Inhaltsverzeichnis

Alle Funktionen des Programm-Generators im Detail

Lichteffekte

Licht

Belebtes Haus

House( LEDplugin-autotooltip__default plugin-autotooltip_bigEnthält die Nummer der LED in dem Strang. Alle LEDs sind so hintereinandergeschaltet, dass der Ausgang der ersten LED mit dem Eingang der nächsten LED verbunden ist.,InChplugin-autotooltip__default plugin-autotooltip_bigViele der Effekte können über einen Eingang Ein- und Ausgeschaltet werden. Der Parameter „InCh“ beschreibt die Nummer des Eingangs. Es sind 256 verschiedene Eingänge möglich. So ein Eingangskanal kann z.B. ein Schalter oder eine spezielle Funktion sein. Es ist auch möglich die Eingangskanäle über das DCC Protokoll oder den CAN Bus von einer Modelleisenbahn Steuerung zu empfangen. , On_Minplugin-autotooltip__default plugin-autotooltip_bigDer Parameter „On_Min“ beschreibt wie viele Räume mindestens beleuchtet sein sollen. Nach dem Einschalten werden nach einer zufälligen Zeit so lange Lichter eingeschaltet bis die vorgegebene Anzahl erreicht ist. Dabei werden auch die Zimmer zufällig bestimmt.,On_Limitplugin-autotooltip__default plugin-autotooltip_bigDer Parameter „On_Limit“ bestimmt wie viele Räume gleichzeitig benutzt sein sollen. Wenn entsprechend viele LEDs an sind wird zum nächsten, zufällig gewählten, Zeitpunkt eine Lampe ausgeschaltet. Wenn dieser Parameter größer als die Anzahl der Räume ist, dann sind nach einiger Zeit alle Lichter an (Das entspricht unserem Zuhause)., ...plugin-autotooltip__default plugin-autotooltip_bigDie drei Punkte „…“ in der Makrodefinition repräsentieren die Position an der die Liste der Raumbeleuchtungen eingetragen wird. Es können bis zu 2000 Räume angegeben werden (Schloss).)

Das ist vermutlich die am häufigsten genutzte Funktion auf einer Modelleisenbahn. Mit ihr wird ein „belebtes“ Haus nachgebildet. In diesem Haus sind zufällig nur einige der Räume beleuchtet. Die Farbe und die Helligkeit der Beleuchtungen können individuell vorgegeben werden. Es lassen sich auch bestimmte Effekte wie Fernseher flackern oder ein offener Kamin für einzelne Räume konfigurieren. Außerdem kann das Einschaltverhalten angepasst werden (flackern von Neonröhren oder langsam heller werdende Gaslampen). Diese beiden Effekte eignen sich u. a. gut für Neonröhren in Ladengeschäften und für Außenbeleuchtungen am Haus. Für Straßenlaternen gibt es eine eigne Funktion.

Die in einem belebten Haus verbauten WS2812B RGB-LEDs lassen sich auch temporär als Warnleuchten für Anzeigezwecke nutzen. Dazu werden sie mit der Logic-Funktion überschrieben.

Minimale Anzahl der zufällig aktiven Beleuchtungen

Der Parameter „On_Min“ beschreibt wie viele Räume mindestens beleuchtet sein sollen. Nach dem Einschalten werden nach einer zufälligen Zeit so lange Lichter eingeschaltet bis die vorgegebene Anzahl erreicht ist. Dabei werden auch die Zimmer zufällig bestimmt.

Maximale Anzahl der zufällig aktiven Beleuchtungen

Der Parameter „On_Limit“ bestimmt wie viele Räume gleichzeitig benutzt sein sollen. Wenn entsprechend viele LEDs an sind wird zum nächsten, zufällig gewählten, Zeitpunkt eine Lampe ausgeschaltet. Wenn dieser Parameter größer als die Anzahl der Räume ist, dann sind nach einiger Zeit alle Lichter an (Das entspricht unserem Zuhause). Wenn die Häuser über einen manuell betätigten Schalter Ein- und Ausgeschaltet werde, dann soll der Benutzer ein direktes Feedback beim betätigen des Schalters erkennen. Darum wird sofort beim Einschalten des Eingangs (InCh) eine Beleuchtung aktiviert und entsprechend Eine deaktiviert, wenn der Schalter Ausgeschaltet wird.

...

Die drei Punkte „…“ in der Makrodefinition repräsentieren die Position an der die Liste der Raumbeleuchtungen eingetragen wird. Es können bis zu 2000 Räume angegeben werden (Schloss). Die Beleuchtung der Zimmer wird mit den folgenden Konstanten festgelegt:

Farben/Helligkeit

Bezeichnung Beschreibung
ROOM_DARK Raum mit einer sehr dunklen Beleuchtung
ROOM_BRIGHT Raum mit sehr heller Beleuchtung
ROOM_WARM_W Dieser Raum wird in einer warm-weißen Lichtfarbe beleuchtet.
ROOM_RED Dieser Raum wird in einem Licht mit sehr hohem Rot-Anteil beleuchtet. (Sonnenstudio, Sauna)
ROOM_D_RED Dieser Raum wird in einem dunklerem Licht mit sehr hohem Rot-Anteil beleuchtet. (Sonnenstudio, Sauna)
ROOM_COL0 Raum welcher mit der vom Benutzer definierten Farbe 0 beleuchtet wird.
ROOM_COL1 Raum welcher mit der vom Benutzer definierten Farbe 1 beleuchtet wird.
ROOM_COL2 Raum welcher mit der vom Benutzer definierten Farbe 2 beleuchtet wird.
ROOM_COL3 Raum welcher mit der vom Benutzer definierten Farbe 3 beleuchtet wird.
ROOM_COL4 Raum welcher mit der vom Benutzer definierten Farbe 4 beleuchtet wird.
ROOM_COL5 Raum welcher mit der vom Benutzer definierten Farbe 5 beleuchtet wird.
ROOM_COL345 Raum welcher abwechselnd und zufällig mit einer der vom Benutzer definierten Farben 3,4 oder 5 beleuchtet wird.

ROOM_DARK, ROOM_BRIGHT und ROOM_COL0 bis ROOM_COL5 eignen sich auch, um große Räume mit mehreren Einzel-LEDs gleichmäßig auszuleuchten.

An einen WS2811 schließt man zwei oder drei LEDs eines Raumes an. Bei zwei LEDs muss der dritte Ausgang frei bleiben. Diesen Raum spricht man über die Funktion ROOM_DARK oder ROOM_BRIGHT an. Da der WS2811 nun wie eine RGB-LED eingesetzt wird, gehen alle drei Einzel-LEDs gleichzeitig an oder aus.

Leuchtet nun ein Fenster heller/dunkler als die anderen, können alternativ die Funktionen ROOM_COL0 bis ROOM_COL5 genutzt werden. Mit dem Set_Col_Tab kann die Helligkeit der drei Einzel-LEDs angepasst werden. Das Set_Col_Tab dient dann nicht zur Einstellung der Farbe sondern zum Anpassen der Helligkeit.

Animierte Effekte

Bezeichnung Beschreibung
FIRE Lichtschein eines offenen Kaminfeuers
FIRED Lichtschein eines offenen, dunklem Kaminfeuers
FIREB Lichtschein eines offenen, sehr hellem Kaminfeuers
ROOM_CHIMNEY zufällig Kaminfeuer oder normale Beleuchtung
ROOM_CHIMNEYD zufällig dunkles Kaminfeuer oder schwache Beleuchtung
ROOM_CHIMNEYB zufällig sehr helles Kaminfeuer oder starke Beleuchtung
ROOM_TV0 Lichtschein vom Fernseher Kanal 0 oder einer Deckenleuchte. Der Fernseher ist über die vorgelagerte Funktion "Farb-TV Kanal 1 einstellen" einstellbar.
ROOM_TV0_CHIMNEY Lichtschein vom Fernseher Kanal 0, einer Deckenleuchte oder einem Kaminfeuer
ROOM_TV0_CHIMNEYD dunkler Lichtschein vom Fernseher Kanal 0, einer Deckenleuchte oder einem Kaminfeuer
ROOM_TV0_CHIMNEYB sehr heller Lichtschein vom Fernseher Kanal 0, einer Deckenleuchte oder einem Kaminfeuer
ROOM_TV1 Lichtschein vom Fernseher Kanal 1 oder einer Deckenleuchte. Der Fernseher ist über die vorgelagerte Funktion "Farb-TV Kanal 2 einstellen" einstellbar.
ROOM_TV1_CHIMNEY Lichtschein vom Fernseher Kanal 1, einer Deckenleuchte oder einem Kaminfeuer
ROOM_TV1_CHIMNEYD dunkler Lichtschein vom Fernseher Kanal 1, einer Deckenleuchte oder einem Kaminfeuer
ROOM_TV1_CHIMNEYB sehr heller Lichtschein vom Fernseher Kanal 1, einer Deckenleuchte oder einem Kaminfeuer

Besondere Lampen

Bezeichnung Beschreibung
NEON_LIGHT Simulation einer Neon-Röhre, mit dem typischen Flackern beim Starten und der sofortigen Dunkelheit beim abschalten. Alle Kanäle werden genutzt.
NEON_LIGHT1 wie oben. Es wird allerdings nur Kanal 1 (ROT) des WS2811 verwendet.
NEON_LIGHT2 wie oben. Es wird allerdings nur Kanal 2 (GRÜN) des WS2811 verwendet.
NEON_LIGHT3 wie oben. Es wird allerdings nur Kanal 3 (BLAU) des WS2811 verwendet.
NEON_LIGHTD Simulation einer dunkler leuchtenden Neon-Röhre, mit dem typischen Flackern beim Starten und der sofortigen Dunkelheit beim abschalten. Alle Kanäle werden genutzt.
NEON_LIGHT1D wie oben. Es wird allerdings nur Kanal 1 (ROT) des WS2811 verwendet.
NEON_LIGHT2D wie oben. Es wird allerdings nur Kanal 2 (GRÜN) des WS2811 verwendet.
NEON_LIGHT3D wie oben. Es wird allerdings nur Kanal 3 (BLAU) des WS2811 verwendet.
NEON_LIGHTM Simulation einer leuchtenden Neon-Röhre mit mittlerer Helligkeit, mit dem typischen Flackern beim Starten und der sofortigen Dunkelheit beim abschalten. Alle Kanäle werden genutzt.
NEON_LIGHT1M wie oben. Es wird allerdings nur Kanal 1 (ROT) des WS2811 verwendet.
NEON_LIGHT2M wie oben. Es wird allerdings nur Kanal 2 (GRÜN) des WS2811 verwendet.
NEON_LIGHT3M wie oben. Es wird allerdings nur Kanal 3 (BLAU) des WS2811 verwendet.
NEON_LIGHTL Simulation mehrerer leuchtenden Neon-Röhre mit einer RGB-LED, mit dem typischen Flackern beim Starten und der sofortigen Dunkelheit beim abschalten. Alle Kanäle werden genutzt.
NEON_LIGHT1L wie oben. Es wird allerdings nur Kanal 1 (ROT) des WS2811 verwendet.
NEON_LIGHT2L wie oben. Es wird allerdings nur Kanal 2 (GRÜN) des WS2811 verwendet.
NEON_LIGHT2L wie oben. Es wird allerdings nur Kanal 3 (BLAU) des WS2811 verwendet.
NEON_DEF_D Simulation einer defekten Neon-Röhre mit einer RGB-LED. Alle Kanäle werden genutzt.
NEON_DEF_D1 wie oben. Es wird allerdings nur Kanal 1 (ROT) des WS2811 verwendet.
NEON_DEF_D2 wie oben. Es wird allerdings nur Kanal 2 (GRÜN) des WS2811 verwendet.
NEON_DEF_D3 wie oben. Es wird allerdings nur Kanal 3 (BLAU) des WS2811 verwendet.
CANDLE Simulation einer Kerze mit einer RGB-LED. Alle Kanäle werden genutzt. Farbe und Helligkeit sind über die vorgelagerte Funktion "Kerzen einstellen" einstellbar.
CANDLE1 wie oben. Es wird allerdings nur Kanal 1 (ROT) des WS2811 verwendet.
CANDLE2 wie oben. Es wird allerdings nur Kanal 2 (GRÜN) des WS2811 verwendet.
CANDLE3 wie oben. Es wird allerdings nur Kanal 3 (BLAU) des WS2811 verwendet.
SINGLE_LED1 Einzel-LED ohne Start-Effekt an Kanal 1 (ROT) des WS2811.
SINGLE_LED2 Einzel-LED ohne Start-Effekt an Kanal 2 (GRÜN) des WS2811.
SINGLE_LED3 Einzel-LED ohne Start-Effekt an Kanal 3 (BLAU) des WS2811.
SINGLE_LED1D Dunkle Einzel-LED ohne Start-Effekt an Kanal 1 (ROT) des WS2811.
SINGLE_LED2D Dunkle Einzel-LED ohne Start-Effekt an Kanal 2 (GRÜN) des WS2811.
SINGLE_LED3D Dunkle Einzel-LED ohne Start-Effekt an Kanal 3 (BLAU) des WS2811.
GAS_LIGHT Simulation einer Straßenlaterneplugin-autotooltip__default plugin-autotooltip_bigDie Laternen gehen nicht gleichzeitig sondern zufällig nacheinander an und werden dann langsam heller bis sie die volle Helligkeit erreichen. Außerdem ist ein zufälliges Flackern implementiert., welche mit Gas betrieben wurde. Alle Kanäle werden genutzt.
GAS_LIGHT1 wie oben. Es wird allerdings nur Kanal 1 (ROT) des WS2811 verwendet.
GAS_LIGHT2 wie oben. Es wird allerdings nur Kanal 2 (GRÜN) des WS2811 verwendet.
GAS_LIGHT3 wie oben. Es wird allerdings nur Kanal 3 (BLAU) des WS2811 verwendet.
GAS_LIGHTD Simulation einer dunkleren Straßenlaterneplugin-autotooltip__default plugin-autotooltip_bigDie Laternen gehen nicht gleichzeitig sondern zufällig nacheinander an und werden dann langsam heller bis sie die mittlere Helligkeit erreichen. Außerdem ist ein zufälliges Flackern implementiert., welche mit Gas betrieben wurde. Alle Kanäle werden genutzt.
GAS_LIGHT1D wie oben. Es wird allerdings nur Kanal 1 (ROT) des WS2811 verwendet.
GAS_LIGHT2D wie oben. Es wird allerdings nur Kanal 2 (GRÜN) des WS2811 verwendet.
GAS_LIGHT3D wie oben. Es wird allerdings nur Kanal 3 (BLAU) des WS2811 verwendet.

Nicht verwendeter Raum

Bezeichnung Beschreibung
SKIP_ROOM Diese LED wird nicht angesteuert sondern übersprungen. Dies kann verwendet werden um einen Shop der sich in einem Gebäude in der Mitte der LED-Kette befindet separat anzusteuern, in dem die Funktion (Next_Led()) verwendet wird.

Beispiel

House(0, SI_1, 2, 3, ROOM_DARK, ROOM_BRIGHT, ROOM_WARM_W)

Straßenlaternen

GasLights(Led, Inch, …)

Die Funktion Straßenlaternen kann zum Ansteuern von Gaslaternen und Neonleuchten verwendet werden. Die Straßenlaternen in einem Straßenzug schalten sich nacheinander zufällig ein. Dabei wird das Einschaltverhalten gasbetriebener Lampen bzw. von Leuchtstoffröhren simuliert. Die Lampen starten vorbildgerecht langsam.
Im Gegensatz zum „belebten Haus“ verzichtet die Funktion „Straßenlaternen“ auf minimale und maximale Anzahl der zufällig aktiven Beleuchtungen, weil innerhalb eines Straßenzuges immer alle Lampen an- und ausgehen.

Einschalteffekte

Die Einschalteffekte sind dieselben wie bei den „besonderen Lampen“ des „belebten Hauses“.

LED einstellbar

Const(LEDplugin-autotooltip__default plugin-autotooltip_bigEnthält die Nummer der LED in dem Strang. Alle LEDs sind so hintereinandergeschaltet, dass der Ausgang der ersten LED mit dem Eingang der nächsten LED verbunden ist.,Cxplugin-autotooltip__default plugin-autotooltip_bigDer Parameter Cx beschreibt die Kanalnummer einer RGB LED oder eines WS2811 Bausteins. Hier wird eine der folgenden Konstanten eingetragen: C1, C2, C3, C12, C23, C_ALL, C_RED, C_GREEN, C_BLUE, C_WHITE, C_YELLOW, C_CYAN ,InChplugin-autotooltip__default plugin-autotooltip_bigViele der Effekte können über einen Eingang Ein- und Ausgeschaltet werden. Der Parameter „InCh“ beschreibt die Nummer des Eingangs. Es sind 256 verschiedene Eingänge möglich. So ein Eingangskanal kann z.B. ein Schalter oder eine spezielle Funktion sein. Es ist auch möglich die Eingangskanäle über das DCC Protokoll oder den CAN Bus von einer Modelleisenbahn Steuerung zu empfangen. ,Val0plugin-autotooltip__default plugin-autotooltip_bigEnthält den Helligkeitswert oder Allgemein das Tastverhältnis des Ausgangs, wenn der Eingang abgeschaltet ist. Der Parameter ist eine Zahl zwischen 0 und 255. Dabei entspricht 0 dem minimal Wert (LED Dunkel) und 255 dem Maximalwert., Val1plugin-autotooltip__default plugin-autotooltip_bigEnthält den Helligkeitswert oder Allgemein das Tastverhältnis des Ausgangs, wenn der Eingang abgeschaltet ist. Der Parameter ist eine Zahl zwischen 0 und 255. Dabei entspricht 0 dem minimal Wert (LED Dunkel) und 255 dem Maximalwert.)

Definiert eine LED welche, gesteuert von “InCh”, dauerhaft An oder Aus ist.
Mit der Funktion können einzelne LEDs oder bis zu drei LEDs geschaltet werden.
Die Helligkeit im Zustand „Aus“ und „An“ kann separat eingestellt werden.

RGB-LED einstellbar

ConstRGB(Led, InCh, R0, G0, B0, R1, G1, B1)

Definiert eine RGB LED welche, gesteuert von “InCh”, dauerhaft An oder Aus ist.
Mit der Funktion kann eine RGB Led geschaltet werden.
Die Helligkeit und der Farbton können im Zustand „Aus“ und „An“ kann separat eingestellt werden.

Selbstverständlich kann die Funktion „RGB-LED einstellbar“ auch zum Steuern von WS2811-Chips mit angeschlossenen Einzel-LEDs genutzt werden. Das ist zum Beispiel von Vorteil, wenn man ein parkendes Auto mit Standlicht ausgerüstet hat. In dem Fall kann man die beiden weißen LEDs an die Ausgänge „Rot“ und „Grün“ eines WS2811 anschließen und die beiden roten Standlichter in Reihe an den Kanal „Blau“ (bei 5 Volt Spannungsversorgung). Diesen WS2811 kann man nun mit einer Programmzeile einstellen, obwohl die Kanäle „Rot“ und „Grün“ eine andere Helligkeit benötigen als der Kanal „Blau“.

Heartbeat LED

RGB_Heartbeat

Der Heartbeat ist sozusagen der Herzschlag des Programms. Er wird zur Funktionskontrolle verwendet. Auf der Hauptplatine befindet sich eine RGB Led, die normalerweise mit diesem Effekt angesteuert wird. Die Led blinkt und wechselt dabei langsam die Farbe. Daran kann man erkennen, ob die Kommunikation funktioniert. Auch die zweite Led auf der Hauptplatine sollte mit diesem Effekt angesteuert werden. Die zweite Led ist die letzte Led in der Kette. Dazu muss am Ende der Konfiguration noch einmal dieses Makro eingefügt werden. So kann man erkennen, ob die Led Kette irgendwo unterbrochen ist.

Heartbeat LED einstellbar

RGB_Heartbeat2

Beim RGB_Heartbeat2 können die minimale und maximale Helligkeit angegeben werden. Ansonsten verhält sich der Effekt gleich wie der RGB_Heartbeat

Heartbeat LED einstellbare Farbe

RGB_Heartbeat_Color

RGB LED welche als Funktionsindikator in wechselnden Regenbogenfarben blinkt. Minimale und maximale Helligkeit kann angegeben werden. Ansonsten verhält sich der Effekt gleich wie der RGB_Heartbeat

Leuchtfeuer

Leuchtfeuer

Mit dem Effekt Leuchtfeuer kann das typische Blinken eines Windrads nachempfunden werden. Das Licht ist zunächst eine Sekunde an, dann eine halbe Sekunde aus, wieder eine Sekunde an und dann 1.5 Sekunden aus. Danach fängt es wieder von vorne an.
Hier zeigt Hardi diese Funktion in einem Video:

Blitzlicht

Flash

Die Flash() Funktion erzeugt ein zufälliges Blitzen eines Fotografen. Über die Parameter „MinTime“ und „MaxTime“ wird bestimmt, wie häufig der Blitz ausgelöst wird. Der erste Parameter bestimmt, wie lange mindestens bis zum nächsten Blitz gewartet wird, der zweite Parameter bestimmt, wie lange maximal gewartet wird. Zwischen diesen beiden Zeiten bestimmt die Bibliothek einen zufälligen Zeitpunkt.

Feuer

Fire

Mit der „Fire()“ Funktion können größere Feuer simuliert werden. Dazu werden mehrere RGB LEDs verwendet welche an unterschiedlichen Stellen des „Feuers“ leuchten. Es sind maximal 100 LEDs möglich.

Defekte Neonlampe

Def_Neon_Misha

Simulation eines defekten Neonlicht von Misha. Für diese Simulation wurde der Pattern_Configurator benutzt.

Ampel

Ampel

AmpelX

Mit diesem Effekt werden 2 Ampeln für eine Kreuzung simuliert. Es werden 6 einzelne LEDs verwendet, die an zwei WS2811 Modulen angeschlossen sind. Dies ist aber nur ein Beispiel einer möglichen Ampelanlage. Mit dem Pattern Configurator können beliebige Ampelanlagen erzeugt werden.

Ampel RGB

RGB_AmpelX

Mit diesem Effekt werden 2 Ampeln für eine Kreuzung simuliert. Es werden 6 RGB LEDs verwendet. Dies ist aber nur ein Beispiel einer möglichen Ampelanlage. Mit dem Pattern Configurator können beliebige Ampelanlagen erzeugt werden.

Ampel RGB soft

RGB_AmpelXFade

Mit diesem Effekt werden 2 Ampeln für eine Kreuzung simuliert. Es werden 6 RGB Leds verwendet. Dabei wird das langsame Auf- und Abblenden der LEDs gezeigt. Dies ist aber nur ein Beispiel einer möglichen Ampelanlage. Mit dem Pattern Configurator können beliebige Ampelanlagen erzeugt werden.

Ampel RGB Österreich

RGB_AmpelXA

Mit diesem Effekt werden 2 Ampeln für eine Kreuzung simuliert. Es werden 6 RGB Leds verwendet. Dabei wird das langsame Auf- und Abblenden der LEDs gezeigt. Dies ist aber nur ein Beispiel einer möglichen Ampelanlage. In Österreich blinkt die grüne Lampe 4 mal an Ende. (Siehe https://www.jusline.at/gesetz/stvo/paragraf/38). Mit dem Pattern_Configurator können beliebige Ampelanlagen definiert werden.

Andreaskreuz

Andreaskreuz

Andreaskreuz

Diese Funktion kann zur Ansteuerung der abwechselnd blinkenden Lampen in einem Andreaskreuz verwendet werden. Der erste Kanal kann eingestellt werden (1, 2 oder 3). Die Lampen blenden vorbildgerecht langsam auf und ab.
Hier zeigt Hardi den Effekt in einem Video:

Andreaskreuz RGB

AndreaskrRGB

Der Effekt Andreaskreuz RGB hat die selbe Funktion wie der Effekt Andreaskreuz, allerdings werden RGB LEDs verwendet. Das ist für Testzwecke sinnvoll. So kann man den Effekt z.B. auf einer 64 LED Matrix testen.

Andreaskreuz Lampentest

AndreaskrLT

Bei diesem besonderen Andreaskreuz werden am Anfang zunächst beide Lampen eingeschaltet. Danach blinken die Lampen abwechselnd.

Andreaskreuz Lampentest RGB

AndreaskrLT_RGB

Bei diesem besonderen Andreaskreuz werden am Anfang zunächst beide Lampen eingeschaltet. Danach blinken die Lampen abwechselnd. Zu Testzwecken werden hier zwei RGB LEDs verwendet.

Andreaskreuz Bü 1 Signal

AndreaskrLT3

Bei diesem besonderen Andreaskreuz werden am Anfang zunächst beide Lampen eingeschaltet. Danach blinken die Lampen abwechselnd. Eine dritte LED blinkt nach dem Lampentest, welche dem Zugführer anzeigt, dass der Bahnübergang gesichert ist.

Andreaskreuz Bü 1 Signal RGB

AndreaskrLT3

Bei diesem besonderen Andreaskreuz werden am Anfang zunächst beide Lampen eingeschaltet. Danach blinken die Lampen abwechselnd. Eine dritte Led blinkt nach dem Lampentest, welche dem Zugführer anzeigt, dass der Bahnübergang gesichert ist. Zu Testzwecken werden hier 3 RGB LEDs verwendet.

Baustellen-Lauflicht

Baustellenlicht 6x

ConstrWarnLightRGB6

Diese Funktion generiert ein typisches Baustellen-Warnlicht. Zu Testzwecken werden hier 6 RGB LEDs verwendet.

Baustellenlicht 3-15x

ConstrWarnLight

Diese Funktion generiert ein typisches Baustellen-Warnlicht. Es werden einzelne Leds an WS2811 Modulen verwendet. Die Anzahl der LEDs kann eingestellt werden.

Blaulicht

Blaulicht 1

BlueLight1

Der Effekt Blaulicht 1 simuliert das typische doppelte Blitzen eines Blaulichts bei Einsatzfahrzeugen.

Blaulicht 2

BlueLight2

Der Effekt Blaulicht 2 simuliert wie Blaulicht 1 ein Blaulicht bei Einsatzfahrzeugen, allerdings ist die Blinkfrequenz leicht unterschiedlich. Dadurch verschieben sich die Blaulichter zueinander.

Blinker

Blinker

Blinker(Led, Cx, Inch, Period)

Diese Funktion sorgt für ein einfaches Blinken einer LED. Das Tempo kann dabei eingestellt werden. Es können entweder RGB LEDs oder normale LEDs an WS2811 Modulen verwendet werden.

In diesem Fenster kann die Periode des Blinkers eingestellt werden. Zusätzlich kann man wählen, welche LED Kanäle verwendet werden sollen.

Blinker invers

BlinkerInvInp(Led, Cx, Inch, Period)

Diese Funktion sorgt für ein einfaches Blinken einer Led. Der Eingang ist dabei invertiert. Wenn man die Funktion einschaltet, ist der Blinker aus, schaltet man die Funktion aus, ist der Blinker an. Das Tempo kann dabei eingestellt werden. Es können entweder RGB Leds oder normale Leds an WS2811 Modulen verwendet werden.

In diesem Fenster kann die Periode des Blinkers eingestellt werden. Zusätzlich kann man wählen, welche Led Kanäle verwendet werden sollen.

Blinker (minimum)

BlinkerHD

Die Funktion BlinkerHD funktioniert wie die Funktion Blinker, allerdings gehen die LEDs nie vollständig aus.

Blinker (Frequenz und Helligkeit)

Blink2(LED, Cx, InCh, Pause, Act, Val0, Val1)

Bei der Funktion Blink2 können die Pausenzeit, die aktive Zeit, sowie die Helligkeitswerte bei angeschalteter und abgeschalteter LED eingestellt werden.
In diesem Fenster können die Werte eingestellt werden:

Pausenzeit: Hier wird die Zeit eingestellt, die die LED nicht leuchten soll.
aktive Zeit: Hier wird die Zeit eingestellt, die die LED leuchten soll.
Helligkeit wenn deaktiv: Hier wird die Helligkeit eingestellt, die die LED im ausgeschalteten Zustand haben soll.
Helligkeit wenn aktiv: Hier wird die Helligkeit eingestellt, die die LED im eingeschalteten Zustand haben soll.

Anwendung KFZ-Blinker/Warnblinker:
Diese Funktion eignet sich einwandfrei für das Erstellen typischer KFZ-Blinker. Beim Einschalten blinkt dieser in Deutschland nach § 54 StVZO bzw. ECE-R 48 auf der jeweiligen Seite phasengleich mit einer Frequenz von 1,5 Hz ± 0,5 Hz (90 Lichterscheinungen pro Minute ± 30). Nach Betätigen des Fahrtrichtungsschalters muss das erste Aufleuchten des Blinklichtes nach spätestens einer Sekunde und das Verlöschen nach spätestens eineinhalb Sekunden erfolgen.

Der Blinkgeber muss nach ECE-R 6 so takten, dass die Hellzeit der Blinkleuchten gemessen bei 95 % der maximalen Lichtstärke mehr als 300 Millisekunden beträgt.

Um es für die MobaLedLib passend zu machen, bedeutet das:
60 Sek. / 60 Lichterscheinungen = 1 Sekunde (Abweichung Langsam)
60 Sek. / 90 Lichterscheinungen ≈ 700 ms (Intervall ideal)
60 Sek. / 120 Lichterscheinungen = 500 ms (Abweichung Schnell)

Davon muss das Licht mindestens 300 ms bei 95 % der maximalen Lichtstärke sein. Bei 500 mSek. je Lichterscheinung muss die Pause also kürzer sein als die aktive Phase.

Blinker komplett einstellbar

Blink3

Die Funktion „Blinker komplett einstellbar“ funktioniert wie die Funktion Frequenz und Helligkeit, allerdings kann zusätzlich die Helligkeit eingestellt werden, mit der die LED leuchten soll, wenn die Funktion abgeschaltet ist.

Schweißlicht

Schweißlicht dauerhaft

WeldingCont

Mit der Funktion „Schweißlicht dauerhaft“ kann ein Schweißlicht simuliert werden. Dieses Licht flackert solange der Eingang aktiv ist hell Weiß. Nach dem Schweißvorgang glüht die „Schweißstelle“ kurz rot nach.
Den besten Effekt erzielt man hier selbstverständlich mit einer RGB-LED.

Schweißlicht einmalig

Welding

Mit der Funktion „Schweißlicht einmalig“ kann ein Schweißlicht simuliert werden. Dieses Licht flackert eine gewisse Zeit hell Weiß und verlischt dann für eine Weile. Nach dem Schweißvorgang glüht die „Schweißstelle“ kurz rot nach. Diese Funktion sollte von einer übergeordneten Funktion gesteuert werden („Der Arbeiter will ja auch mal eine Pause“).
Den besten Effekt erzielt man hier selbstverständlich mit einer RGB-LED.

Schweißlicht zufällig

RandWelding

Mit der Funktion „Schweißlicht zufällig“ wird das Schweißlicht zufällig gesteuert. Die Zeiten „MinTime“ und „MaxTime“ bestimmen den Zufälligen Startzeitpunkt. Über „MinOn“ und „MaxOn“ wird angegeben wie lange eine die Arbeit an einem Werkstück dauert.

Signale

Einfahrsignal

EntrySignal3

Einfahrsignal mit 3 einzelnen LEDs welche über ein WS2811 Modul angesteuert werden (HP0, HP1, HP2). Es wird über drei Taster gesteuert.

Einfahrsignal RGB

EntrySignal3_RGB

Einfahrsignal mit 3 RGB LEDs zu Testzwecken (HP0, HP1, HP2). Es wird über drei Taster gesteuert.

Ausfahrsignal

DepSignal4

Ausfahrsignal mit 6 einzelnen LEDs welche über zwei WS2811 Module angesteuert werden (HP0, HP1, HP2, HP0+SH1). Es wird über vier Taster gesteuert.

Ausfahrsignal RGB

DepSignal4_RGB

Ausfahrsignal mit 6 RGB LEDs zu Testzwecken (HP0, HP1, HP2, HP0+SH1). Es wird über vier Taster gesteuert.

KS-Signalsystem

KS-Vorsignal Zs3V

KS_Vorsignal_Zs3V

KS-Vorsignal Zs3V RGB

KS_Vorsignal_Zs3V_RGB

KS-Hauptsignal Zs3 Zs1

KS_Hauptsignal_Zs3_Zs1

KS-Hauptsignal Zs3 Zs1 RGB

KS_Hauptsignal_Zs3_Zs1_RGB

KS-Hauptsignal Zs3 Zs6 Zs1

KS_Hauptsignal_Zs3_Zs6_Zs1

KS-Hauptsignal Zs3 Zs6 Zs1 RGB

KS_Hauptsignal_Zs3_Zs6_Zs1_RGB

Signale WS2812 by Matthias

HS_5l_RGB

Hauptsignal rechts RGB

HS_5r_RGB

Haupt- und Vorsignal RGB

HS_5_Plus_RGB

Gleissperrsignal RGB

Gleissperrsignal_RGB

Signale (Trix)

Einfahrsignal (Trix)

EntrySignal3Bin

Einfahrsignal mit 3 einzelnen LEDs welche über ein WS2811 Modul angesteuert werden. (HP0, HP1, HP2). Es wird über zwei binäre Eingänge gesteuert. Damit eignet es sich besonders für Selectrix.

Einfahrsignal RGB (Trix)

EntrySignal3Bin_RGB

Einfahrsignal mit 3 RGB LEDs zu Testzwecken (HP0, HP1, HP2). Es wird über zwei binäre Eingänge gesteuert. Damit eignet es sich besonders für Selectrix.

Ausfahrsignal (Trix)

DepSignal4Bin

Ausfahrsignal mit 6 einzelnen LEDs welche über zwei WS2811 Module angesteuert werden (HP0, HP1, HP2, HP0+SH1). Es wird über zwei binäre Eingänge gesteuert. Damit eignet es sich besonders für Selectrix.

Ausfahrsignal RGB (Trix)

DepSignal4Bin_RGB

Ausfahrsignal mit 6 RGB LEDs zu Testzwecken (HP0, HP1, HP2, HP0+SH1). Es wird über zwei binäre Eingänge gesteuert. Damit eignet es sich besonders für Selectrix.

Farbeinstellungen

Farbe und Helligkeit einstellen

Set_ColTab

Mit dem Befehl Set_ColTab können die Farben der Leds individuell angepasst werden. Weitere Infos dazu findet man hier: Farbtabelle

Farb-TV Kanal 1 einstellen

Set_TV_COL1(InCh, Update_t_Min, Update_t_Max, Min_Brightness, Max_Brightness, R_Min, R_Max, G_Min, G_Max, B_Min, B_Max)

Der Effekt Set_TV_Col1 definiert die Parameter des TV Farbkanals 1. Damit können die Häufigkeiten der Bildwechsel, die Helligkeitswechsel und die Farbwechsel eingestellt werden. So können Action Filme, statische Inhalte, Fußball Übertragungen, … simuliert werden. Es ist auch möglich, die Einstellungen per DCC Kommando auszuwählen.

Die Funktion Set_TV_COL1 muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ gesetzt werden, um die Fernseher aller folgenden belebten Häuser zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ ein weiteres Set_TV_COL1 mit unveränderten Werten gesetzt werden, damit nachfolgende Häuser nicht denselben Fernsehkanal zeigen.

In diesem Fenster können die Einstellungen ausgewählt werden:

Für ein Fußballspiel sollte bspw. ein hoher Grünanteil ausgewählt werden, für einen Action Film schnelle Bildwechsel usw.

Farb-TV Kanal 2 einstellen

Set_TV_COL2(InCh, Update_t_Min, Update_t_Max, Min_Brightness, Max_Brightness, R_Min, R_Max, G_Min, G_Max, B_Min, B_Max)
Der Effekt Set_TV_Col1 definiert die Parameter des TV Farbkanals 2. Damit können die Häufigkeiten der Bildwechsel, die Helligkeitswechsel und die Farbwechsel eingestellt werden. So können Action Filme, statische Inhalte, Fußball Übertragungen, … simuliert werden. Es ist auch möglich, die Einstellungen per DCC Kommando auszuwählen.

Die Funktion Set_TV_COL2 muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ gesetzt werden, um die Fernseher aller folgenden belebten Häuser zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ ein weiteres Set_TV_COL2 mit unveränderten Werten gesetzt werden, damit nachfolgende Häuser nicht denselben Fernsehkanal zeigen.

In diesem Fenster können die Einstellungen ausgewählt werden:

Für ein Fußballspiel sollte bspw. ein hoher Grünanteil ausgewählt werden, für einen Action Film schnelle Bildwechsel usw.

S/W-TV Kanal 1 einstellen

Set_TV_BW1(InCh, Update_t_Min, Update_t_Max, Min_Brightness, Max_Brightness, BW_R, BW_G, BW_B)

Der Befehl Set_TV_BW1 definiert die Parameter des Schwarz-weiß TV Kanals 1. Damit können die Häufigkeiten der Bildwechsel, die Helligkeitswechsel und die Anteile der verwendeten Farben ausgewählt werden. Damit kann das typisch bläuliche Licht eines alten Fernsehers erzeugt werden. Es ist auch möglich, die Einstellungen per DCC zu wählen. So kann zwischen Schwarz- weiß und Farbfernseher gewechselt werden.

Die Funktion Set_TV_BW1 muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ gesetzt werden, um die Fernseher aller folgenden belebten Häuser zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ ein weiteres Set_TV_BW1 mit unveränderten Werten gesetzt werden, damit nachfolgende Häuser nicht denselben Fernsehkanal zeigen.

S/W-TV Kanal 2 einstellen

Set_TV_BW2(InCh, Update_t_Min, Update_t_Max, Min_Brightness, Max_Brightness, BW_R, BW_G, BW_B)

Der Befehl Set_TV_BW1 definiert die Parameter des Schwarz-weiß TV Kanals 2. Damit können die Häufigkeiten der Bildwechsel, die Helligkeitswechsel und die Anteile der verwendeten Farben ausgewählt werden. Damit kann das typisch bläuliche Licht eines alten Fernsehers erzeugt werden. Es ist auch möglich, die Einstellungen per DCC zu wählen. So kann zwischen Schwarz- weiß und Farbfernseher gewechselt werden.

Die Funktion Set_TV_BW2 muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ gesetzt werden, um die Fernseher aller folgenden belebten Häuser zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ ein weiteres Set_TV_BW2 mit unveränderten Werten gesetzt werden, damit nachfolgende Häuser nicht denselben Fernsehkanal zeigen.

Neonröhre Defekt einstellen

Set_Def_Neon

Mit dem Befehl Set_Def_Neon können die Parameter zur Simulation einer defekten Neonröhre definiert werden. Eine defekte Neonröhre kann ganz unterschiedliches Flackern erzeugen. Mit diesem Makro kann das Flackern beeinflusst werden. Es können die Wahrscheinlichkeit, dass die Lampe startet, die Wahrscheinlichkeit, dass die Lampe wieder ausgeht und das rote Glimmen des Starters beeinflusst werden. In diesem Fenster können die Einstellungen ausgewählt werden.

Die Funktion Set_Def_Neon muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ oder „Straßenbeleuchtung“ gesetzt werden, um die defekten Neonröhren aller folgenden belebten Häuser/Straßenbeleuchtungen zu verändern. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ oder „Straßenbeleuchtung“ ein weiteres Set_Def_Neon mit unveränderten Werten gesetzt werden, damit nachfolgende Lampen nicht dasselbe Muster zeigen.

Kerzen einstellen

Set_CandleTab

Definiert die Parameter der Kerzen Funktion. Damit kann das Flackern und die Farbe beeinflusst werden. Die Farbe wird als Hue Anteil im HSV Farbraum definiert (25 = Orange, 81 = Grün, 171 = Blau).
Durch Verwendung zufälliger Farbe kann die „Kerze“ auch als Disco Beleuchtung verwendet werden.

Das Set_CandleTab muss im Programm Generator unmittelbar vor die zu verändernde Funktion „Belebtes Haus“ oder „Straßenbeleuchtung“ gesetzt werden. In einer dieser beiden Funktionen wählt man eine Kerze, die mit einer RGB-LED simuliert wird. Im Anschluss sollte direkt nach der Zeile „Belebtes Haus“ oder „Straßenbeleuchtung“ ein weiteres Set_CandleTab mit unveränderten Werten gesetzt werden, damit nachfolgende Kerzen nicht aussehen wie eine Disco oder wie im nachfolgenden Beispiel wie eine Glut.

Tip-Box Die Kerze eignet sich mit entsprechender Anpassung auch gut als Glut in einem Grill/Kamin, da es im Grill selten lichterloh brennt. Damit es einer Glut nahekommt, muss man zunächst mit dem Set_CandleTab die „Kerze“ einstellen.

Das Geheimnis für eine ruhige Glut liegt zum einen in den Min/Max-Helligkeiten. Setzt man diese alle auf den gleichen Wert (90), kommt es der Glut deutlich näher, weil der Wechsel von hell zu dunkel entfällt. Zum anderen müssen die Wahrscheinlichkeiten für eine Helligkeitsänderung und die Dunkelphase runter, damit es ruhiger wird (weniger Wechseltätigkeit). Ein kleiner Wert (20) muss aber bleiben, damit ein klein wenig Bewegung ins Spiel kommt. Lediglich die Wahrscheinlichkeit eines Farbwechsels (100) muss drin bleiben. Die Farben werden dann im Bereich zwischen rot (0) und orange (25) gehalten.

Dynamik

Servo

Nach erfolgreichem Zusammenbau der Servo-Platine und Programmierung des ATTiny85 stehen im Programm-Generator vier Funktionen für die Servo zur Verfügung.

Servo mit 2 Positonen

Servo2

Das Servo bewegt sich nach dem Einschalten der Versorgungsspannung nicht. Erst wenn eine der Tasten betätigt wird, fährt es langsam zu der entsprechenden Position. Geschwindigkeit, Endlagen und Drehrichtung werden mit dem Servo_Pos Programm eingestellt.

Dieses Makro steuert zwei Positionen des Servos an. Die Positionen können über Taster angefahren werden. Die richtigen Positionen sollten vorher über das Farbtest Programm herausgefunden werden.

Servo mit 3 Positonen

Servo3

Das Servo bewegt sich nach dem Einschalten der Versorgungsspannung nicht. Erst wenn eine der Tasten betätigt wird, fährt es langsam zu der entsprechenden Position. Geschwindigkeit, Endlagen und Drehrichtung werden mit dem Servo_Pos Programm eingestellt.

Dieses Makro steuert drei Positionen des Servos an. Die Positionen können über Taster angefahren werden. Die richtigen Positionen sollten vorher über das Farbtest Programm herausgefunden werden.

Servo mit 4 Positonen

Servo4

Das Servo bewegt sich nach dem Einschalten der Versorgungsspannung nicht. Erst wenn eine der Tasten betätigt wird, fährt es langsam zu der entsprechenden Position. Geschwindigkeit, Endlagen und Drehrichtung werden mit dem Servo_Pos Programm eingestellt.

Dieses Makro steuert vier Positionen des Servos an. Die Positionen können über Taster angefahren werden. Die richtigen Positionen sollten vorher über das Farbtest Programm herausgefunden werden.

Servo mit 5 Positonen

Servo5

Das Servo bewegt sich nach dem Einschalten der Versorgungsspannung nicht. Erst wenn eine der Tasten betätigt wird, fährt es langsam zu der entsprechenden Position. Geschwindigkeit, Endlagen und Drehrichtung werden mit dem Servo_Pos Programm eingestellt.

Dieses Makro steuert fünf Positionen des Servos an. Die Positionen können über Taster angefahren werden. Die richtigen Positionen sollten vorher über das Farbtest Programm herausgefunden werden.

Herzstückpolarisierung bistabil v1.1

Relaiskontakt A/B bis E/F

Herz_BiRelais

Relaiskontakt A/B bis E/F, invers

Herz_BiRelais_I

Herzstückpolarisierung bistabil v1.0

Relaiskontakte A und B

Herz_BiRelais_V1_AB

Relaiskontakte A und B, invers

Herz_BiRelais_I_V1_AB

Relaiskontakte C und D

Herz_BiRelais_V1_CD

Relaiskontakte C und D, invers

Herz_BiRelais_I_V1_CD

Relaiskontakte E und F

Herz_BiRelais_V1_EF

Relaiskontakte E und F, invers

Herz_BiRelais_I_V1_EF

Herzstückpolarisierung monostabil

Relaiskontakt A/B bis E/F

Herz_MoRelais

Relaiskontakt A/B bis E/F, invers

Herz_MoRelais_I

Relaiskontakt A bis F

Herz_2MoRelais

Relaiskontakt A bis F, invers

Herz_2MoRelais_I

Schalten

Abhängigkeiten

Logische Verknüpfung

Logic

Mit der Logic Funktion können mehrere Eingangsvariablen zu einer Ausgangsvariable verknüpft werden. So können logische Verknüpfungen umgesetzt werden. Mit der Logic Funktion werden mehrere Eingangsvariablen über „NOT“, „AND“ und „OR“ verknüpft und in die Ausgangsvariable geschrieben. Die logischen Verknüpfungen müssen als Disjunktive Normalform geschrieben werden. Bei dieser Darstellung werden Gruppen von „AND“ Verknüpfungen mit „OR“ kombiniert. Das kann z.B. so aussehen:
A AND B OR A AND NOT C OR D
Als Beispiel dafür soll eine Led entweder über einen Taster auf der Hauptplatine oder über eine DCC Adresse geschaltet werden. Dazu benötigt man zunächst die Logic Funktion. Wenn man diese aufruft, erscheint dieses Fenster:

Im Feld Zielvariable trägt man einen beliebigen Variablennamen ein. In diesem Beispiel wird der Name „Input1“ verwendet. Darunter wird nun die logische Verknüpfung von zwei Variablen eingetragen. Da hier die Led über eine DCC Adresse (hier die Adresse 1) oder einen Taster geschaltet werden soll, wird „1 OR SwitchD1“ eingetragen. Es wäre aber zum Beispiel auch denkbar, dort „1 AND SwitchD1“ einzutragen. Dann müssten die DCC Adresse und der Taster gleichzeitig eingeschaltet werden, um die Led zum Leuchten zu bringen.

Nun muss noch die Led eingetragen werden. Dazu kann z.B. die Const Funktion verwendet werden. In der Spalte Adresse wird dann die zuvor definierte Zielvariable („Input1“) eingetragen.

LED-Werte kopieren

CopyLED

Mit dem „CopyLED()“ Befehl wird die Helligkeit der drei Farben einer Quell-LED („SrcLED“) in eine andere LED („LED“) kopiert. Das ist zum Beispiel bei einer Ampel an einer Kreuzung sinnvoll. Hier sollen die gegenüberliegenden Ampeln das gleiche Bild zeigen. Ein anderes Beispiel ist ein Farbwechsel, der von vielen Flutlichtstrahlern erzeugt wird. Hier kann mit dem „CopyLED()“ Befehl auch Speicherplatz gespart werden.

Wenn zwei RGB LEDs das gleiche zeigen sollen, dann kann man das auch durch die elektrische Verkabelung erreichen. Hier ist allerdings darauf zu achten, dass nur von der Master-LED ein Datensignal zur nächsten LED führt.

LED-Werte als Variable

LED_to_Var

Mit dieser Funktion können LED Werte welche z.B. über den Pattern Generator bestimmt werden zur Steuerung von anderen Funktionen verwendet werden. So kann Beispielsweise ein Schweißlicht aktiviert werden nachdem ein Schuppentor geöffnet wurde.

Variable für 256 Zustände erstellen

New_Local_Var

Mit dem Makro „New_Local_Var()“ wird eine Variable vom Typ „ControlVar_t“ angelegt. Sie kann Werte zwischen 0 und 255 annehmen und besitzt zusätzliche Flags mit denen Änderungen erkannt werden können.

Verknüpfung zur MLL-Bibliothek

Use_GlobalVar

Mit der Funktion „Use_GlobalVar()“ können die eigenen Programmteile mit den bibliotheksinternen Funktionen Daten austauschen.

Temporäre 8bit Variable erstellen

InCh_to_TmpVar

Mit diesem Befehl wird eine temporäre 8 Bit Variable mit den Werten aus mehreren logischen Variablen gefüllt. Die Variable wird auf 0 gesetzt, wenn die erste logische Variable aktiv ist. Sie wird auf 1 gesetzt, wenn die zweite logische Variable aktiviert wurde…|Das wird z.B. zum steuern eines Signals über mehrere DCC Adressen benötigt.|Im Gegensatz zur „New_Local_Var()“ Funktion und zur „Use_GlobalVar()“ Funktion wird hier kein zusätzlicher Speicher benötigt. Das ist möglich, weil derselbe Speicher mehrfach benutzt werden kann. In den beiden anderen Fällen muss gespeichert werden ob sich der Eingang verändert denn nur dann soll eine Aktion ausgelöst. Bei dieser Funktion wird die Änderung der Eingangsvariablen benutzt.

Temporäre 8bit Variable erstellen, binär

Bin_InCh_to_TmpVar

Dieser Befehl kombiniert mehrere logische Variablen binär zu einer 8 Bit Variable. Wenn zwei Eingangsvariablen benutzt werden, dann ergeben sich 4 mögliche Kombinationen:

Var 1Var 0Ausgang
000
011
102
113

Bei InCh_Cnt = 3 ergeben sich entsprechend 8 verschiedene Kombinationen. Diese Funktion wird z.B. zur Ansteuerung von Signalen bei Selectrix verwendet.

Eingangsvariablen definieren

Define Input

Damit wird ein Variable angelegt welche als Parameter in anderen Makros benutzt werden kann.
Aufbau der Variable: INCH_<Typ>_<Adr>_<Tast> <Typ>: „DCC“, „SX“, „CAN“ / <Adr> Adresse / <Typ>: „RED“, „GREEN“, „ONOFF“
Bei Selectix <Adr>: <Channel>_<BitNr> / <Typ>: „ONOFF“, „TAST“

Automatisierung

Zeitplan

Schedule

Dieser Plan gibt nur die groben Rahmenbedingungen vor. Wann die Ausgänge tatsächlich geschaltet werden, bestimmt das Programm zufällig damit ein realer Eindruck entsteht. Geschaltet werden die Ausgangsvariablen „DstVar1“ bis „DstVarN“. Sie werden zufällig zwischen dem Zeitpunkt „Start“ und „End“ eingeschaltet, wenn es „Abend“ ist und genauso Zufällig wieder am „Morgen“ ausgeschaltet. Ob es „Abend“ oder „Morgen“ ist, bestimmt die globale Variable „DayState“. Sie ist „Abends“ auf „SunSet“ gesetzt und „Morgens“ auf „SunRise“. Die zweite Variable „Darkness“ bestimmt über eine Zahl zwischen 0 und 255 wie „Dunkel“ es ist. Damit repräsentiert sie die Zeit.

Zählwerk

Counter (Experteneinstellung)

Mit der Counter Funktion können verschiedene Funktionen implementiert werden. Das sind nicht nur Zähler sondern auch Funktionen wie Flip-Flops, Mono Flops, … Der Befehl wird über einen Mode Parameter gesteuert.
Details dazu findet man in „MobaLedLib Ein kurzer Ueberblick.docx“

Timer mit Abbruch

Button (Experteneinstellung)

Dieses Makro speichert ein Ereignis(z.B. Tastendruck) für eine bestimmte Zeit mit Abbruchmöglichkeit. Damit kann z.B. der Rauchgenerator im brennenden Haus aktiviert werden. Der Ausgang kann vor Ablauf der Zeit wieder deaktiviert werden, wenn der Taster ein zweites Mal gedrückt wird.

Timer ohne Abbruch

ButtonNOff

Dieses Makro speichert ein Ereignis (z.B. Tastendruck) für eine bestimmte Zeit. Damit kann Beispielsweise der Rauchgenerator in einem „Brennenden“ Haus aktiviert werden. Der Ausgang kann NICHT vor dem Ablauf der Zeit deaktiviert werden.

Treppenhausschalter

ButtonFunc (Experteneinstellung)

Die Ausgangsvariable „DstVar” wird 1, wenn der Eingang „InCh“ aktiv ist. Der Ausgang bleibt nachdem der Eingang deaktiviert wurde für „Duration” Millisekunden aktiv. Das Makro entspricht einem statischen, retriggerbaren Mono Flop. Die Zeit kann auch durch anhängen von „Sec“ oder „Min“ angegeben werden. Die maximale Zeit ist 17 Minuten.

Zufallsschaltung

RandMux

Die Ausgänge werden über die Zahlen „DstVar1“ bis „DstVarN“ definiert. „DstVar1“ wird aktiviert, wenn „InCh“ nicht aktiviert ist. Bei aktivem „InCh“ werden zufällig „DstVar2“ bis „DestVarN“ aktiviert. Über „MinTime“ wird bestimmt, wie lange ein Ausgang minimal aktiv ist. „MaxTime“ beschreibt analog die maximale Zeit, die der Ausgang aktiv bleiben soll. Das Programm bestimmt zwischen diesen beiden Eckpunkten einen zufälligen Zeitpunkt zu dem ein zufälliger anderer Kanal aktiviert wird. Mit dieser Funktion kann zum Beispiel zwischen verschieden Lichteffekten für eine Disco umgeschaltet werden. Details dazu findet an in „MobaLedLib Ein kurzer Ueberblick.docx“

Zufallsschaltung 1 Ausgang

Random

Die Funktion „Random()“ aktiviert einen Ausgang nach einer zufälligen Zeit. Die Einschaltdauer kann ebenfalls zufällig sein. Damit kann man einen Effekt zufällig steuern. Eine Anwendung dafür ist das Blitzlicht eines Fotografens, das ab und zu blitzen soll. Mit den Parametern „MinTime“ und „MaxTime“ wird bestimmt in welchem zeitlichen Bereich die Funktion aktiv werden soll. Über „MinOn“ und „MaxOn“ wird die Dauer vorgegeben.

Zufallsschaltung sequenziell

RandCntMux (Experteneinstellung)

Diese Funktion ist ähnlich wie die „RandMux()“ Funktion. Hier werden aber die Ausgänge nacheinander aktiviert wenn der nächste zufällige Zeitpunkt erreicht ist.

Multiplexer

Multiplexer (Experteneinstellung)

Mit dem Multiplexer können Gruppen von Mustern (Pattern) erstellt werden, welche Nacheinander oder nach dem Zufallsprinzip aktiviert werden. Die Anzahl der verwendeten LEDs kann angepasst werden. Hier wird die Verwendung des Multiplexers erklärt:
Verwendung des Multiplexers

Charlieplexing

Charlieplexing Taster

Charlie_Buttons

Mit dem Charlieplexing Modul können bis zu 12 LEDs über 4 Kabel angesteuert werden. Das wird z.B. bei Signalen oder Ampeln verwendet damit die Kabel in den Mast passen. Die Ansteuerung per Taster eignet sich z.B. für die MS2. Es können bis zu 11 Taster benutzt werden.

Charlieplexing binär

Charlie_Binary

Mit dem Charlieplexing Modul können bis zu 12 LEDs über 4 Kabel angesteuert werden. Das wird z.B. bei Signalen oder Ampeln verwendet damit die Kabel in den Mast passen. Die binäre Ansteuerung wird bei vielen Zentralen benutzt. Dabei werden weniger Kanäle belegt als bei der Ansteuerung per Taster.

Manipulation

LED Nummer manipulieren

Next_LED (Experteneinstellung)

Diese Funktion eignet sich beispielsweise, um nicht genutzte Ausgänge eines WS2811-Chips zu nutzen. Hat man beispielsweise in einem belebten Haus ein Ladengeschäft mit zwei Einzel-LEDs beleuchtet und will dieses Ladengeschäft als eigenes „belebtes Haus“ steuern, dass unabhängig vom Wohnhaus schaltet, kann der dritte Ausgang des WS2811 nicht für die nächste LED im Wohnbereich genutzt werden. Der Programm Generator fängt beim nächsten „belebten Haus“ wieder beim ersten Kanal des nächsten WS2811 an.
Gibt man nun zunächst den Befehl „Next LED = -1“ ein, wird eine LED-Nummer (bzw. ein WS281x) zurück gezählt und man kann den Ausgang „Blau“ als erstes Glied in der nächsten Kette nutzen nutzen.

Die Funktion erreicht man bei aktiviertem Expertenmodus unter Schalten > Manipulation > LED Nummer manipulieren

Im Menü kann nun festgelegt werden, ob man zurück- (-N) oder vorspringen (+N) möchte. Im Beispiel des Wechselblinkers muss man eine LED-Nummer zurück, also „-1“.

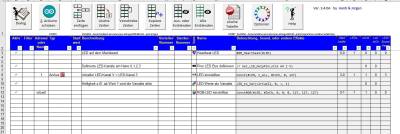

Im Programm-Generator sieht die Programmierung dann aus wie folgt:

Achtung: Will man vom ersten WS281x in der Kette den Rot-Kanal (1) und vom zweiten WS281x in der Kette den Blau-Kanal (3), muss „0“ addiert werden.

Da mit diesem Befehl maximal 20 RGB-LEDs vor- bzw. zurückgesprungen werden kann, eignet sich diese Funktion weniger zum Reservieren von LEDs. Dafür gibt es die Funktion LEDs reservieren.

LEDs reservieren

Reserve LEDs

Der Reserve LED Befehl kann vielfältig eingesetzt werden.
Im Anlagenbetrieb eignet er sich beispielsweise zum Überspringen ungenutzter WS2811 auf der 24LED Connector Platine. Hat man diese nicht zu 100% ausgenutzt, müssen nicht genutzte WS2811 Chips solange reserviert werden, damit der nächste WS281X nach der 24LED Connector Platine korrekt angesprochen wird. Hat man am Connector beispielsweise nur 15 Straßenlaternen angeschlossen, muss man drei LEDs bzw. WS2811 reservieren.
Es können aber auch WS2811 mit angeschlossenen LEDs oder WS2812B LEDs übersprungen werden.

Im Testbetrieb eignet sich der Befehl beispielsweise in Zusammenhang mit der 64 LED-Matrix. Testet man dort z. B. ein Muster mit zehn LEDs und möchte gleichzeitig die nachfolgenden Funktionen oder die Funktion der Heartbeat N auf der Hauptplatine erhalten, muss man zunächst die 54 ungenutzten LEDs der Matrix reservieren um sie zu überspringen.

Anleitung: Mit aktivierten Experteneinstellungen findet man den Eintrag unter Schalten > Manipulation > LEDs reservieren.
Nach dem Doppelklick trägt man im Menü die Anzahl der zu überspringenden WS2812-RGB-LEDs bzw. WS2811-Chips ein, nicht die Anzahl zu überspringender Kanäle (RGB)!
Hat man beispielsweise 16 LEDs am 24er Connector angeschlossen, sind damit sechs WS2811 in Betrieb (5 WS2811 à 3 LEDs + 1 WS2811 à 1 LED = 6 WS2811). Die Kanäle G und B des sechsten müssen nicht mehr reserviert werden. Um die letzten beiden Chips des Connectors zu überspringen, reserviert man in dem Fall zwei LEDs.

Speicher für HSV reservieren

New_HSV_Group

Effekte welche HSV Farben und nicht RGB Farben benutzen benötigen Speicherplatz für die HSV Werte. Da u.U. mehrere Zeilen benötigt werden zur Steuerung einer LED muss dieser Befehl vor jeder Gruppe zusammengehöriger HSV Zeilen stehen.

Flip-Flop

Ein Flipflop (auch Flip-Flop), oft auch bistabile Kippstufe oder bistabiles Kippglied genannt, ist eine elektronische Schaltung, die zwei stabile Zustände des Ausgangssignals besitzt. Dabei hängt der aktuelle Zustand nicht nur von den gegenwärtig vorhandenen Eingangssignalen ab, sondern außerdem vom Zustand, der vor dem betrachteten Zeitpunkt bestanden hat. Eine Abhängigkeit von der Zeit besteht nicht, sondern nur von Ereignissen. Durch die Bistabilität kann die Kippstufe eine Datenmenge von einem Bit über eine unbegrenzte Zeit speichern. Dazu muss, anders als bei nichtflüchtigen Datenspeichern, jedoch die Spannungsversorgung dauernd gewährleistet sein.

RS FlipFlop

RS_Flip-Flop (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0).

RS Flip-Flop, Auszeit

RS_FlipFlopTimeout (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Hier existiert zusätzlich ein Parameter „Timeout“ der bestimmt, wann das Flip-Flop automatisch gelöscht wird.

Toggle Flip-Flop

T_FlipFlopReset (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden.

Toggle Flip-Flop, Auszeit

T_FlipFlopResetTimeout (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Der Parameter „Timeout“ definiert die Zeit nach der das Flipflop automatisch zurück gesetzt wird.

RS Flip-Flop invers

RS_FlipFlopInv (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Bei diesem Flip-Flop ist der Ausgang zu Programmbeginn aktiv.

RS Flip-Flop invers, Auszeit

RS_FlipFlopInvTimeout (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Bei diesem Flip-Flop ist der Ausgang zu Programm Begin aktiv. Außerdem kann es per Timeout zurück gesetzt werden. Das dieses Flip-Flop invers funktioniert wird dar Ausgang per Tastendruck abgeschaltet und geht nach der angegebenen Zeit wieder an.

Toggle Flip-Flop invers

T_FlipFlopInvReset (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Bei diesem Flip-Flop ist der Ausgang zu Programmbeginn aktiv.

Toggle Flip-Flop invers, Auszeit

T_FlipFlopInvResetTimeout (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Der Parameter „Timeout“ definiert die Zeit nach der das Flipflop automatisch zurück gesetzt wird. Bei diesem Flip-Flop ist der Ausgang zu Programmbeginn aktiv.

RS FlipFlop bipolar

RS_Flip-Flop2 (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Dieses FlipFlop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

RS Flip-Flop bipolar, Auszeit

RS_FlipFlop2Timeout (Experteneinstellung)

Ein Flip-Flop kann zwei Zustande annehmen (0 oder 1). Bei einem RS Flip-Flop werden die Zustände über zwei Eingänge bestimmt. Eine positive Flanke an „S_InCh“ setzt das Flip-Flop (Ausgang = 1), eine Flanke an “InCh“ löscht das Flip-Flop (Ausgang = 0). Hier existiert zusätzlich ein Parameter „Timeout“ der bestimmt, wann das Flip-Flop automatisch gelöscht wird. Dieses FlipFlop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

Toggle Flip-Flop bipolar

T_FlipFlop2Reset (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Dieses FlipFlop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

Toggle Flip-Flop bipolar, Auszeit

T_FlipFlop2ResetTimeout (Experteneinstellung)

Der Ausgang eines „Toggle Flip-Flops” wird bei jeder positiven Flanke an Eingang umgeschaltet. Diese Funktion hat zusätzlich einen „Reset“ Eingang mit dem das Flip-Flop auf Null gesetzt werden kann. Wenn dieser Eingang nicht benötigt wird, dann kann er mit „SI_0“ belegt werden. Der Parameter „Timeout“ definiert die Zeit nach der das Flipflop automatisch zurück gesetzt wird. Dieses FlipFlop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

Mono-Flop

Eine monostabile Kippstufe, auch monostabiler Multivibrator, Monoflop oder Univibrator, ist eine digitale Schaltung, die nur einen stabilen Zustand hat. Von einem von außen eintreffenden Trigger-Signal angestoßen, ändert die Schaltung für eine bestimmte Zeit ihren Schaltzustand. Anschließend kehrt die Kippstufe wieder in die Ruhelage zurück. Man unterscheidet zwischen nachtriggerbaren (auch: retriggerbar) und nicht nachtriggerbaren Monoflops. Nachtriggerbar bedeutet, dass ein während des Zeitablaufes eintreffendes Triggersignal die interne Zeit jeweils erneut startet und der aktive Schaltzustand dementsprechend zeitlich verlängert wird. Bei einem nicht nachtriggerbaren Monoflop hat ein Triggersignal während der aktiven Phase keine Wirkung. /

Mono-Flop

MonoFlop (Experteneinstellung)

Ein Mono Flop ist eine Funktion welche den Ausgang für eine bestimmte Zeit aktiviert, wenn am Eingang ein Wechsel von Null nach Eins (Positive Flanke) erkannt wurde. Die Zeitdauer wird mit jeder weiteren Flanke verlängert, aber nicht, wenn der Eingang dauerhaft aktiv ist.

Das Mono-Flop eignet sich beispielsweise zur Ansteuerung von Entkupplern. Dabei spielt es keine Rolle, ob diese mit Magnetspulen oder mit Servo betrieben werden. Mit einer freien DCC-Adresse wird das Mono-Flop aktiviert, welches wiederum den Ausgang für das Servo oder ein Relais für die eingestellte Zeit aktiviert. Der Entkuppler geht nach der voreingestellten Zeit wieder nach unten.
Ein weiteres Beispiel könnte ein Rauchgenerator sein. Um zu vermeiden, dass dieser „trocken läuft“, lässt man ihn von einem übergeordneten Mono-Flop nach fünf Minuten deaktivieren.

Mono-Flop, Reset

MonoFlopReset (Experteneinstellung)

Ein Mono Flop ist eine Funktion welche den Ausgang für eine bestimmte Zeit aktiviert, wenn am Eingang ein Wechsel von Null nach Eins (Positive Flanke) erkannt wurde. Die Zeitdauer wird mit jeder weiteren Flanke verlängert, aber nicht, wenn der Eingang dauerhaft aktiv ist. Der Mono Flop wird zurückgesetzt wenn der Reset Eingang 1 ist.

Mono-Flop, Reset nach Zeit

MonoFlopLongReset (Experteneinstellung)

Die Dauer kann ebenso wie bei der vorangegangenen Funktion verlängert werden.

Mono-Flop invers

MonoFlopInv (Experteneinstellung)

Dieser Mono Flop besitzt einen inversen Ausgang. Das bedeutet, der Ausgang ist zu Beginn aktiv (1) und wird deaktiviert mit einer positiven Flanke an „InCh“. Die Zeit kann wie beim normale MF mit einer steigenden Flanke verlängert werden.

Mono-Flop invers, Reset nach Zeit

MonoFlopInvLongReset (Experteneinstellung)

Hier werden die Eigenschaften „Invers“ und „Reset“ kombiniert, wenn der Eingang länger als 1.5 Sekunden aktiv ist.

Mono-Flop bipolar

MonoFlop2 (Experteneinstellung)

Ein Mono Flop ist eine Funktion welche den Ausgang für eine bestimmte Zeit aktiviert, wenn am Eingang ein Wechsel von Null nach Eins (Positive Flanke) erkannt wurde. Die Zeitdauer wird mit jeder weiteren Flanke verlängert, aber nicht, wenn der Eingang dauerhaft aktiv ist. Dieses Monoflop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

Mono-Flop bipolar, Reset

MonoFlop2LongReset (Experteneinstellung)

Ein Mono Flop ist eine Funktion welche den Ausgang für eine bestimmte Zeit aktiviert, wenn am Eingang ein Wechsel von Null nach Eins (Positive Flanke) erkannt wurde. Die Zeitdauer wird mit jeder weiteren Flanke verlängert, aber nicht, wenn der Eingang dauerhaft aktiv ist. Der Mono Flop wird zurückgesetzt wenn der Reset Eingang 1 ist. Dieses Monoflop hat zwei Ausgangsvariablen welche abwechselnd aktiv sind.

Taster beleuchtet

Taster beleuchtet, 1 Funktion

PushButton_w_LED_BL_0_1 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Wenn der Taster betätigt wird blinkt er und die Zielvariable 1 wird aktiviert. Damit kann dann in der folgenden Zeile eine Aktion ausgelöst werden. Die Zielvariable 0 ist aktiv im Ruhezustand aktiv.

Taster beleuchtet, 2 Funktionen

PushButton_w_LED_BL_0_2 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Mit dieser Funktion können zwei verschiedene Aktionen ausgelöst werden. Wenn der Taster ein mal betätigt wird blinkt er ein mal und die Zielvariable 1 wird aktiviert. Mit dem zweiten druck wird die Zielvariable 2 aktiviert. Dabei Blinkt die LED im Taster 2 mal. Die Zielvariable 0 ist im Ruhezustand aktiv.

Taster beleuchtet, 3 Funktionen

PushButton_w_LED_BL_0_3 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Mit dieser Funktion können drei verschiedene Aktionen ausgelöst werden. Wenn der Taster ein mal betätigt wird blinkt er ein mal und die Zielvariable 1 wird aktiviert. Mit dem zweiten druck wird die Zielvariable 2 aktiviert. Dabei Blinkt die LED im Taster 2 mal. Entsprechendes gilt für den dritten Tastendruck. Die Zielvariable 0 ist im Ruhezustand aktiv.

Taster beleuchtet, 4 Funktionen

PushButton_w_LED_BL_0_4 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Mit dieser Funktion können vier verschiedene Aktionen ausgelöst werden. Wenn der Taster ein mal betätigt wird blinkt er ein mal und die Zielvariable 1 wird aktiviert. Mit dem zweiten druck wird die Zielvariable 2 aktiviert. Dabei Blinkt die LED im Taster 2 mal. Entsprechendes gilt für die folgenden Tastendrücke. Die Zielvariable 0 ist im Ruhezustand aktiv.

Taster beleuchtet, 5 Funktionen

PushButton_w_LED_BL_0_5 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Mit dieser Funktion können fünf verschiedene Aktionen ausgelöst werden. Wenn der Taster ein mal betätigt wird blinkt er ein mal und die Zielvariable 1 wird aktiviert. Mit dem zweiten druck wird die Zielvariable 2 aktiviert. Dabei Blinkt die LED im Taster 2 mal. Entsprechendes gilt für die folgenden Tastendrücke. Die Zielvariable 0 ist im Ruhezustand aktiv.

2 Taster beleuchtet

RGB-Taster beleuchtet

RGB-Taster beleuchtet, 1 Funktion

PushButton_RGB_0_1 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Wenn der Taster betätigt wird blinkt er und die Zielvariable 1 wird aktiviert. Damit kann dann in der folgenden Zeile eine Aktion ausgelöst werden. Die Zielvariable 0 ist aktiv im Ruhezustand aktiv.

RGB-Taster beleuchtet, 2 Funktionen

PushButton_RGB_0_2 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Mit dieser Funktion können zwei verschiedene Aktionen ausgelöst werden. Wenn der Taster ein mal betätigt wird blinkt er ein mal und die Zielvariable 1 wird aktiviert. Mit dem zweiten druck wird die Zielvariable 2 aktiviert. Dabei Blinkt die LED im Taster 2 mal. Die Zielvariable 0 ist aktiv im Ruhezustand aktiv.

RGB-Taster beleuchtet, 3 Funktionen

PushButton_RGB_0_3 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Mit dieser Funktion können drei verschiedene Aktionen ausgelöst werden. Wenn der Taster ein mal betätigt wird blinkt er ein mal und die Zielvariable 1 wird aktiviert. Mit dem zweiten druck wird die Zielvariable 2 aktiviert. Dabei Blinkt die LED im Taster 2 mal. Entsprechendes gilt für den dritten Tastendruck. Die Zielvariable 0 ist aktiv im Ruhezustand aktiv.

RGB-Taster beleuchtet, 4 Funktionen

PushButton_RGB_0_4 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Mit dieser Funktion können vier verschiedene Aktionen ausgelöst werden. Wenn der Taster ein mal betätigt wird blinkt er ein mal und die Zielvariable 1 wird aktiviert. Mit dem zweiten druck wird die Zielvariable 2 aktiviert. Dabei Blinkt die LED im Taster 2 mal. Entsprechendes gilt für die folgenden Tastendrücke. Die Zielvariable 0 ist aktiv im Ruhezustand aktiv.

RGB-Taster beleuchtet, 5 Funktionen

PushButton_RGB_0_5 (Experteneinstellung)

Die „Knopf Druck Aktion“ wird mit einem Taster am Anlagenrand gestartet. Mit dieser Funktion können fünf verschiedene Aktionen ausgelöst werden. Wenn der Taster ein mal betätigt wird blinkt er ein mal und die Zielvariable 1 wird aktiviert. Mit dem zweiten druck wird die Zielvariable 2 aktiviert. Dabei Blinkt die LED im Taster 2 mal. Entsprechendes gilt für die folgenden Tastendrücke. Die Zielvariable 0 ist aktiv im Ruhezustand aktiv.

2 RGB-Taster beleuchtet

Taster unbeleuchtet

2 Taster unbeleuchtet

Status-LED

Konfiguration

Letzte Zustände speichern

Enable_Store_Status

Durch die Funktion Enable_Store_Status wird der letzte Status von Variablen gespeichert. Dadurch zeigen beim erneuten Einschalten der Anlage z.B. Signale immer noch das gleiche Signalbild. Die Funktion bezieht sich immer auf alle nachfolgenden Zeilen. Es reicht also, wenn die Funktion einmal am Anfang der Konfiguration eingefügt wird.

LEDs der Hauptplatine steuern

Mainboard_Led

Mit diesem Befehl können die drei Taster LEDs auf der Hauptplatine und die Grüne HB LED angesteuert werden (1 = linke LED, 2 = mittlere LED, 3 = rechte LED, 4 = HB LED zwischen den Nanos.) Es können auch die Arduino Pin Nummern D2, D3..D13, A0..A5) angegeben werden. Das ist vor allem für Testzwecke sinnvoll.

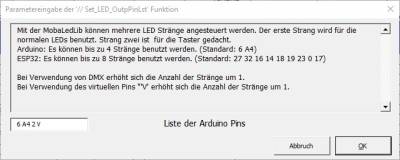

Pinnummern

Tag/Nacht

Fotowiderstand aktivieren

Read_LDR

Mit dieser Funktion wird das Auslesen des LDR aktiviert. Zu Testzwecken können die gemessenen Helligkeitswerte im seriellen Monitor angezeigt werden. Weitere Infos zur Tag und Nachtsteuerung sind hier zu finden: Tag und Nachtsteuerung

Helligkeitswerte anzeigen

Read_LDR_Debug

Mit diesem Makro können die gemessenen Helligkeitswerte des LDR im seriellen Monitor angezeigt werden. Das ist vor allem für Testzwecke sinnvoll. Später sollte diese Funktion jedoch wieder deaktiviert werden, da sonst unnötig viel Speicherplatz und Rechenzeit benötigt wird.

Tag/Nacht-Modus aktivieren

DayAndNightTimer

Mit dieser Funktion wird ein Zeitgeber generiert mit dem die Schedule Funktion gesteuert wird. Der Zeitgeber kann automatisch ablaufen oder über ein DCC Signal, einen Schalter oder eine Variable gesteuert werden (1 = Nacht, 0 = Tag). Es kann angegeben werden, wie lange ein Tag/Nachtzyklus dauern soll. Weitere Infos sind hier zu finden: Tag und Nachtsteuerung

Uhrzeit beibehalten bei Tag/Nacht

KeepDarknessCtr

Wenn diese Funktion aktiv ist, wird die Uhrzeit beim Umschalten zwischen Tag und Nacht nicht neu initialisiert. Normalerweise wird die Uhrzeit initialisiert wenn von Tag auf Nacht umgeschaltet wird. 0→1: Es wird dunkler ⇒ Zeit wird auf 12:Uhr gesetzt. 1→0: Es wird heller ⇒ Zeit wird auf 0:00 gesetzt. Wenn der Schalter aktiviert ist, dann wird sofort von dunkler werden auf heller werden umgeschaltet. Das bedeutet aber auch, das die Zeit gespiegelt wird. Aus 18:00 wird 6:00 Uhr…

Tageszeiten anzeigen

DayAndNightTimer_Debug

Mit dieser Funktion kann die aktuelle Uhrzeit im seriellen Monitor ausgegeben werden. Das ist vor allem für Testzwecke sinnvoll.

Erweiterungen

ESP32 Erweiterung

EspExtensions

Dieses Makro aktiviert die Erweiterungen für den Esp32. Diese Erweiterungen befinden sich aber noch in der Entwicklungsphase. Um den Esp32 zu verwenden, muss diese Adapterplatine auf die Hauptplatine aufgesteckt werden:
Adapterplatine für Esp32
Mit dem Esp32 können deutlich mehr Leds und Effekte als mit dem normalen Arduino Nano angesteuert werden.

DMX512 Protokoll verwenden

UseDMX512

Auf diesem Led Kanal wird das DMX512 Protokoll ausgegeben

Sound Funktionen für das MP3-TF-16P Modul

Sound_Prev

Die Sound_Prev Funktion spielt die vorherige Sounddatei ab.

Sound_Next

Mit der Sound_Next Funktion wird die nächste Sound Datei abgespielt.

Sound_PausePlay

Mit dem Befehl Sound_PausePlay wird die Sound- Wiedergabe angehalten oder wieder fortgesetzt.

Sound_Loop

Sound_USDSPI

Sound_PlayMode

Sound_DecVol

Sound_IncVol

Sound_Seq1

Mit diesem Makro wird die Sound Datei 1 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq2

Mit diesem Makro wird die Sound Datei 2 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq3

Mit diesem Makro wird die Sound Datei 3 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq4

Mit diesem Makro wird die Sound Datei 4 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq5

Mit diesem Makro wird die Sound Datei 5 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq6

Mit diesem Makro wird die Sound Datei 6 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq7

Mit diesem Makro wird die Sound Datei 7 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq8

Mit diesem Makro wird die Sound Datei 8 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq9

Mit diesem Makro wird die Sound Datei 9 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq10

Mit diesem Makro wird die Sound Datei 10 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq11

Mit diesem Makro wird die Sound Datei 11 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq12

Mit diesem Makro wird die Sound Datei 12 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq13

Mit diesem Makro wird die Sound Datei 13 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_Seq14

Mit diesem Makro wird die Sound Datei 1 auf einem MP3-TF-16P Soundmodul wiedergegeben.

Sound_PlayRandom

Mit diesem Makro wird eine zufällige Sound Datei abgespielt.

Sound_Next_of_N_Reset

Sound_Next_of_N

Sound Funktionen für das JQ6500 Sound Modul

Sound_JQ6500_Prev

Mit diesem Makro wird die vorherige Sounddatei abgespielt.

Sound_JQ6500_Next

Mit diesem Makro wird die nächste Sound Datei abgespielt.

Sound_JQ6500_DecVol

Sound_JQ6500_IncVol

Sound_JQ6500_Seq1

Mit diesem Makro wird die Sound Datei 1 auf einem JQ6500 Soundmodul abgespielt.

Sound_JQ6500_Seq2

Mit diesem Makro wird die Sound Datei 2 auf einem JQ6500 Soundmodul abgespielt.

Sound_JQ6500_Seq3

Mit diesem Makro wird die Sound Datei 3 auf einem JQ6500 Soundmodul abgespielt.

Sound_JQ6500_Seq4

Mit diesem Makro wird die Sound Datei 4 auf einem JQ6500 Soundmodul abgespielt.

Sound_JQ6500_Seq5

Mit diesem Makro wird die Sound Datei 5 auf einem JQ6500 Soundmodul abgespielt.

Sound_JQ6500_PlayRandom

Sound_JQ6500_Next_of_N_Reset

Sound_JQ6500_Next_of_N

Sound_JQ6500_BG_Prev

Sound_JQ6500_BG_Next

Sound_JQ6500_BG_DecVol

Sound_JQ6500_BG_IncVol

Sound_JQ6500_BG_Seq1

Sound_JQ6500_BG_Seq2

Sound_JQ6500_BG_Seq3

Sound_JQ6500_BG_Seq4

Sound_JQ6500_BG_Seq5

Sound_JQ6500_BG_PlayRandom

Sound_JQ6500_BG_Next_of_N_Reset

Sound_JQ6500_BG_Next_of_N

Sound_ADKey

Sound_JQ6500_ADKey

Diese Website verwendet Cookies. Durch die Nutzung der Website stimmen Sie dem Speichern von Cookies auf Ihrem Computer zu. Außerdem bestätigen Sie, dass Sie unsere Datenschutzbestimmungen gelesen und verstanden haben. Wenn Sie nicht einverstanden sind, verlassen Sie die Website.Weitere Information
anleitungen/effekte_mll.txt · Zuletzt geändert: 2022/09/20 12:49 von raily74
