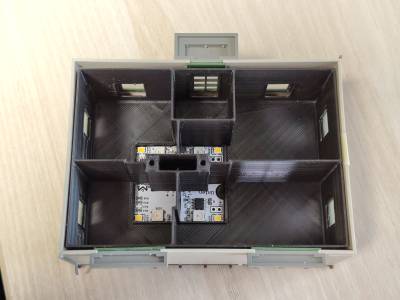

Der MLL Lichtmasken Generator (https://3d-haus.mobaledlib.net/) erzeugt aus einer einfachen Text-Konfiguration eine druckfertige 3D-Lichtmaske (STL) für Modellgebäude. Die Maske wird von innen in das Gebäude eingesetzt, trennt die Räume lichtdicht voneinander und kann zusammen mit der Hausplatine (296) genutzt werden. Es ist natürlich auch möglich die LEDs manuell einzubauen.

Diese Anleitung beschreibt Schritt für Schritt, wie eine Konfiguration aufgebaut wird.

1. Konfiguration in das Eingabefeld schreiben (oder eine vorhandene .csv laden).
2. ▶ Vorschau klicken – das Modell erscheint rechts und lässt sich mit der Maus drehen.
3. Passt alles, mit ↓ STL die Druckdatei speichern.

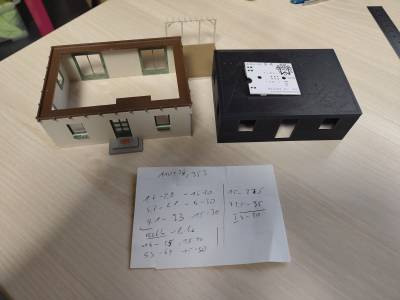

1. Stelle dein Modellhaus auf ein Blatt kariertes Papier und übertrage die Aussenmaße auf das Papier.
2. Markiere alle Fenster und Türen durch einen dicken Strich auf der Wandlinie.
3. Messe für jedes Fenster den Abstand zur linken Hausecke und vom „Boden“ sowie Breite und Höhe der Öffnung, schreibe die vier Zahlen an den Strich.
4. Bestimme den notwendigen Versatz der Maske nach Innen pro Wand, also um wieviel die gedruckte Maske kleiner sein muss als das Haus von außen.
5. Überlege dir die Position der Wände und skizziere Sie auf dem Papier.
6. Finde eine geeignete Position für die Lichtplatine.

Die Grundlagen für das Ausmessen der Fenster und der Vorbereitung des Hauses findet ihr auch im Artikel zur Trennwanderstellung.

Eine Konfiguration besteht aus Abschnitten. Jeder Abschnitt beginnt mit einem Schlüsselwort in einer eigenen Zeile, darunter folgen die zugehörigen Datenzeilen:

vorne
16,15,12.5,15
48,4,13,26

• Werte werden durch Komma getrennt.
• Alle Maße in Millimetern. Nachkommastellen mit Punkt schreiben (2.5, nicht 2,5).
• Die Reihenfolge der Abschnitte ist frei wählbar.
• Mit # beginnt ein Kommentar – sowohl als ganze Zeile als auch am Zeilenende:

# Vorderseite
vorne
16,15,12.5,15 # Fenster Wohnzimmer
48,4,13,26  # Haustüre

Der Ursprung liegt in der vorderen linken Ecke. Von dort aus:

• X läuft nach rechts (= Breite),
• Y läuft nach hinten (= Tiefe)

Der Ursprung liegt in der vorderen unteren Ecke der Wand. Von dort aus:

• X läuft nach rechts,
• Y läuft nach oben

Der raum-Abschnitt ist die Basis jeder Konfiguration.

Erste Zeile – Außenmaße (Pflicht): Breite, Tiefe, Höhe

raum
110,78,35

Zweite Zeile – Offset (optional): ein Versatz, um den die gedruckte Maske gegenüber dem Raum nach innen verkleinert wird. Die Idee dahinter: Alle Maße werden an der Außenseite des Hauses gemessen, der Generator rechnet automatisch alle Positionen so um dass die Maske am Ende um den Versatz kleiner ist und in das Haus geschoben werden kann.

Je nach Anzahl der Werte:

raum
110,78,35
2.5

Der licht-Abschnitt bestimmt, wo die Platine sitzt. Die Platinenaufnahme hat ein festes Format von 41 × 36 mm und muss mit etwas Abstand vollständig innerhalb der Maske liegen.

Format: Mitte-X, Mitte-Y [, Rotation] [, Schalter]

• Mitte-X, Mitte-Y = Koordinaten des Platinenmittelpunkts (vom Ursprung vorne links).
• Rotation (optional) = Drehung in Grad: 90, 180, -90.
• Schalter (optional) = Position des Schalterausschnitts: weiter oder ende.

licht
41,40,ende

Weitere Möglichkeiten:

• Automatisch zentrieren: Abschnitt licht ohne Werte (oder eine einzelne 0) schreiben – die Platine wird mittig im Raum platziert.
• Keine Platine: den licht-Abschnitt komplett weglassen.

Für jede Außenwand gibt es einen eigenen Abschnitt. Jede Öffnung (Fenster oder Tür) ist eine eigene Zeile.

Format: Abstand, Höhe-über-Boden, Breite, Höhe

• Abstand = horizontale Lage entlang der Wand, gemessen von der Ecke.
• Höhe-über-Boden = Abstand der Unterkante vom Boden.
• Breite, Höhe = Größe der Öffnung.

Der Ursprung jeder Wand liegt unten links (von außen betrachtet). Ein negativer Abstand misst von der gegenüberliegenden Ecke – praktisch für Öffnungen, die rechts bündig sitzen sollen.

vorne
16,15,12,15
48,4,13,26
-16,15,12,15

In denselben Wandabschnitten (vorne, hinten, links, rechts) lassen sich innere Trennwände definieren, indem statt vier Werten nur eine oder zwei Zahlen in der Zeile stehen:

• Eine Zahl → automatische Trennwand: Die Zahl ist die Position entlang der Wand. Die Trennwand wächst von der Außenwand nach innen bis zum Dachausschnitt der Platine. Die Lücke zwischen der Wand und der Stützwand der Platine wird entlang der Dachkante automatisch geschlossen.
• Zwei Zahlen (Position, Länge) → Trennwand mit fester Länge, es findet keine automatische Verbindung mit der Stützstruktur statt.

hinten
15,4,22.5,26     ← Fenster (4 Werte)
72.5,4,22.5,26   ← Fenster (4 Werte)
42               ← automatische Trennwand bei Position 42

Ein negativer Positionswert misst wieder von der gegenüberliegenden Ecke.

Für Innenwände, die nicht an einer Außenwand beginnen, gibt es den wand-Abschnitt. Eine Zeile beschreibt einen Linienzug aus Eckpunkten – die Wand verläuft von Punkt zu Punkt.

Format: x1, y1, x2, y2 [, x3, y3, …] (2 bis 10 Punkte)

wand
41,0,41,25,66,25,66,0

Auch hier messen negative Koordinaten von der rechten bzw. hinteren Raumkante. Die Wände können anhand der Außenmaße gesetzt werden, der Generator beschneidet die Länge automatisch an der Außenhülle der Maske.

Beschriftet die Oberseite der Maske, z. B. mit dem Hausnamen (max. 50 Zeichen).

Format (je nach Detailgrad):

text
Musterhaus

Zusätzliche Öffnungen in der Dachfläche, z. B. für Dachfenster oder zum Einbau weiterer LEDs von oben.

Format: X, Y, Breite, Tiefe (Ursprung vorne links)

dach
44,10,5,5

Feineinstellung der Wandstärken. Jede Zeile: Schlüssel, Wert.

druck
aussen,1.0
dach,1.2

licht
41,40,ende
raum
110,78,35
2.5
vorne
16,15,12,15
48,4,13,26
-16,15,12,15
hinten
15,4,22.5,26
72.5,4,22.5,26
42
links
14,15,11,15
53,15,11,15
42
rechts
14,15,11,15
53,15,11,15
42
wand
41,0,41,25,66,25,66,0
dach
44,10,5,5
text
Musterhaus
