anleitungen:oled:oled-adapter

In Arbeit…

750 OLED-Adapter für 0,87"-Bahnsteig-Anzeige

Die Bahnsteig-Anzeige mit beidseitigem Lauftext!

Der OLED Adapter basiert auf der 760 Kofferplatine und lässt sich daher mit dem selben Sketch betreiben und wird auch genau so angeschlossen. Er unterscheidet sich jedoch in einigen Punkten:

  • Das auffälligste Merkmal ist wohl der fehlende Griff. Der Verzicht auf diese Anschluss- und Befestigungsmöglichkeit ist nicht unbegründet. Die seit 2020 im Stummiforum vorgestellten Lösungen wurden nie ohne ein gedrucktes bzw. gefrästes Gehäuse montiert. Der Ansatz, das Display mit den Adapterplatinen so filigran wie möglich zu machen, ging spätestens bei der Verkleidung des Griffs verloren. Nicht ohne Grund wurden alternativ zum Griff auch Lötpunkte auf den Kofferplatinen angebracht. Mit Kupferlackdraht lässt sich das sicher eleganter lösen.
  • Die Kofferplatine gibt es in zwei Varianten. Entweder für einseitige oder für beidseitige Display-Bestückung. Die beidseitige Platine ist aufgrund der Anordnung der Bauteile nicht zur einseitigen Bestückung geeignet und umgekehrt erst recht nicht. Jede Kofferplatine ist für sich einzeln nutzbar und wird mit eigenen Kabeln versorgt. Einen zweigleisigen Zugzielanzeiger erreicht man, wenn man zwei nebeneinander liegende Kofferplatinen aus dem Mehrfachnutzen nicht trennt und gemeinsam verkabelt.
    Den hier vorgestellten OLED Adapter gibt es nun auch in zwei Varianten. Entweder für einen eingleisigen oder einen zweigleisigen Zugzielanzeiger. Um die Variantenvielfalt einzugrenzen, sind beide Varianten im Unterschied zur 760 Kofferplatine ein- oder beidseitig bestückbar. Beide Varianten sind immer in einem Platinenstreifen zusammengefasst und müssen mit einer Säge getrennt werden. Achtung: Nicht die zweigleisige Platine trennen!
    Der Vorteil der zweigleisigen Variante liegt darin, dass alle auf beiden Seiten benötigten Leitungen schon im Platinenlayout untergebracht sind.
  • Der größte technische Unterschied zur 760 Kofferplatine ist die Möglichkeit des gleichzeitigen Betriebs mit zwei Arduinos. Dieser Vorteil basiert auf der Entwicklung der passenden Display-Steuerung, die an einem Gleis einen Lauftext auf beiden Display in und entgegengesetzt der Fahrtrichtung anzeigen kann. Das erfordert je Lauftext einen Arduino, also zwei Arduinos für das eine Gleis. Dafür wird die RST- und SCL-Leitung beider Arduinos an einem Gleis benötigt. Das gibt die 760 Kofferplatine nicht her, also sind beim neuen OLED-Adapter die Leitungen RST und SCL von Arduino 1 auf der linken Seite anzulöten, werden aber im Platinenlayout auch nach rechts geleitet und die RST und SCL-Leitung von Arduino 2 werden auf der rechten Seite angelötet und von dort im Layout nach links geleitet.
  • Soll der OLED Adapter exakt so betrieben werden, wie die Kofferplatine, so wird er einfach genauso angeschlossen. Dabei kommen dann RES1 und RES2 an RST (Pin A1) des Arduinos, SCL1 und SCL2 kommen an SCL (Pin A5) und SDA1▲, SDA1▼, SDA2▲ sowie SDA2▼ an die Pins D9 bis D12. Durch die Lötjumper „JR“ und „JS“ wird dies vereinfacht. So angeschlossen kann dann aber wie gehabt nur eines der vier Displays einen Lauftext anzeigen.
  • Die Jumper JS und JR schließen die SCL und die RST Leitungen zusammen. So lässt sich der gleiche Zustand wie auf der alten Kofferplatine herstellen. Somit bleibt die neue Platine abwärtskompatibel zur alten. Falls jemand sich schon eine Schaltung aufgebaut hat und schon Kabel verlegt hat, kann er so den richtigen Zustand herstellen. In Zusammenhang mit der Display Steuerung sind sie überflüssig.

Stückliste

Nachfolgend findet man die Stückliste der notwendigen Bauteile inkl. der Bestellnummern bei Reichelt. Man kann allerdings auch anstelle dem einzelnen Display, ein Display mit Platine kaufen und die notwendigen Bauteile von dieser ablöten und verwenden.

Die Stückliste listet alle Teile zur beidseitigen Bestückung der zweigleisigen Variante auf. Für eine einseitige Bestückung wird nur die Hälfte aller Bauteile benötigt, für die einseitige Bestückung der eingleisigen Variante nur ein Viertel aller Bauteile.

Anzahl Bezeichnung Beschreibung Bestellnummer Alternativen, Bemerkungen
1 Board Platine 760-BSt_Anzeige_OLED 1x Display
8 C1, C2, C21, C22, C31, C32, C41, C42 Vielschicht-Kerko, 1.0 µF, SMD-0603 KEM X5R0603 1,0U
4 C4, C24, C34, C44 Vielschicht-Kerko, 2,2µF, SMD-0603 KEM X5R0603 2,2U
8 C9, C10, C20, C29, C30, C39, C40, C49 Vielschicht-Kerko, 4,7µF, 25V, SMD-0603 KEM X5R0603 4,7U Alternativ funktioniert auch 2,2uF
4 R1, R11, R21, R31 SMD-Widerstand, 560KΩ, SMD-0603, 100mW SMD-0603 560K
4 OLED1 OLED display, 14pin, 128*32, IIC, 0,87„ AliExpress SSD1316

Bestückung - Aufbauanleitung

Kondensatoren und Widerstände

Dieser Schritt ist nur notwendig, wenn man sich dafür entschieden hat, die notwendigen Kondensatoren, Widerstände und das Display von der Komplettplatine zu verwenden. Das Entfernen der Bauteile von der Platine geht ganz leicht.
Dazu einfach das Lötzinn auf einer Seite schmelzen und mit Entlötlitze das flüssige Lötzinn entfernen. Nun kann man mit einer Pinzette das Bauteil greifen und auf der anderen Seite des Bauteils das Lötzinn verflüssigen und das Bauteil vorsichtig abheben. Danach unbedingt merken welches Bauteil es war oder in einen Behälter mit Deckel und Beschriftung geben. Die Kondensatoren sind leider nicht ausreichend beschriftet um zu erkennen, welchen Wert diese haben.

Display

Das Ablöten des Displays ist gar kein Problem. Zum Auslöten verzinnt man die Kontakte noch mal neu und erwärmt dann mehrere gleichzeitig vom Rand aus während man die Flexleiterplatte vorsichtig anhebt.

Bestückung - Widerstände und Kondensatoren

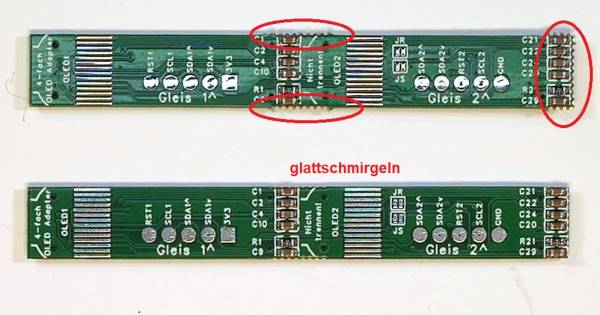

Zunächst werden alle Widerstände und Kondensatoren aller benötigten Displays eingelötet. Soll also ein zweigleisiger und beidseitiger Zugzielanzeiger gebaut werden, so müssen alle 20 Kondensatoren und alle vier Widerstände eingelötet werden, bevor es an die Displays geht. Das schont am Ende die flexible Leiterbahn der Displays.


Bestückung - Display

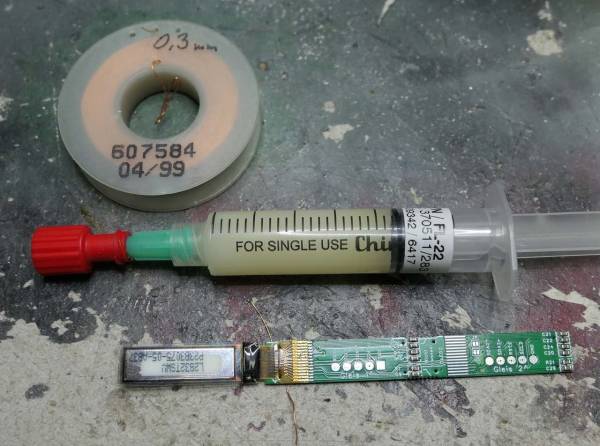

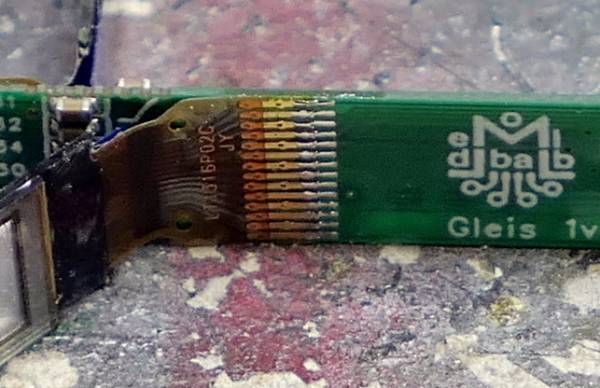

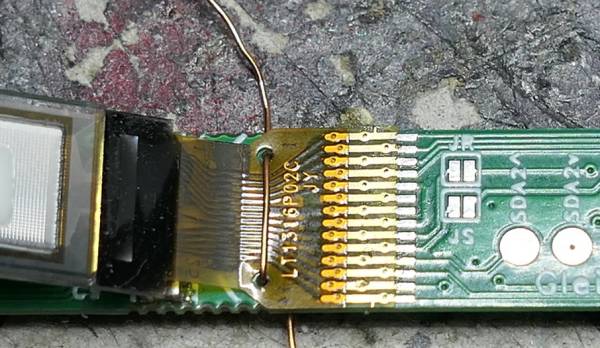

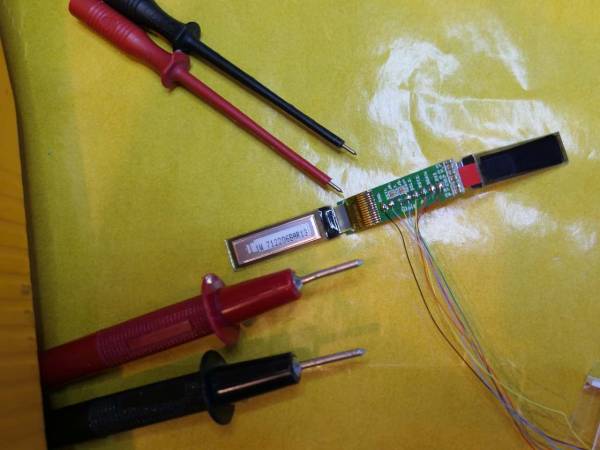

Zum Anlöten wurden auf der jeder Seite der Platine zwei kleine Löcher vorgesehen, durch die man einen Draht stecken kann. Mit diesen wird dann das Displayflexkabel an der richtigen Position fixiert. Dann muss man nur noch winzige Korrekturen machen und kann die Leiterbahnen verbinden. Dazu mit der obersten Leiterbahn beginnen und schauen, dass diese nach dem Anlöten noch sauber ausgerichtet ist. Erst nachdem die Position passt, können die nächsten Kontakte mit winzigen Mengen Zinn verlötet werden.

1. Den Draht zum Fixieren des flexiblen Anschlusskabels erst entfernen, wenn beide Displays angelötet sind, um die Lötstellen und die Leiterbahnen zu entlasten.

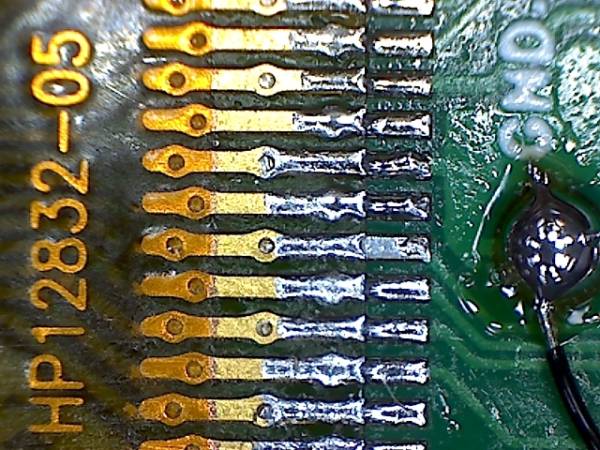

2. Sollte zwischen den Kontakten der Leiterbahn ein Verbindung durch Lötzinn entstehen das Lötzinn mit einer schnellen Bewegung des Lötkolbens in Richtung der Platinenmitte wegschieben. Dort ist ein entfernen des überschüssigen Lötzinns ohne größere Problem möglich.
