Zunächst ein paar einleitende Worte zur Verwendung der WS2811 Multi-Use Platine oder direkt zur Bauanleitung:

Im Sommer 2020 wurde die Idee geboren, eine Alternative zu den WS2811 Schokoladentafel-Chips zu erschaffen. Die Grundidee dahinter war eine Art LED-Connector zum Einbau in Gebäude.
Was zunächst als Machbarkeitsstudie den Weg ins Forum fand, entwickelte sich von August bis November 2021 zu einer echten! Alternative zu den Schokoladentafeln.

Die WS2811 Multi-Use Platine bietet zahlreiche Vorteile gegenüber den Schokoladentafeln:

• Kompakte Bauform beim Einsatz von mehr als einem WS2811
• zusätzliche Anschlussmöglichkeit für 12 Volt-Reihenschaltungen
• beliebig skalierbar durch den Einsatz mehrerer Platinen
• weniger Kabelgewirr im Modellhaus
• zahlreiche Anschlussmöglichkeiten für LEDs
• bessere Dokumentation
• gleiche Verbindung zu WS2812b-LEDs oder zu weiteren WS2811-Chips

Das Prinzip der WS2811 Multi-Use Platine

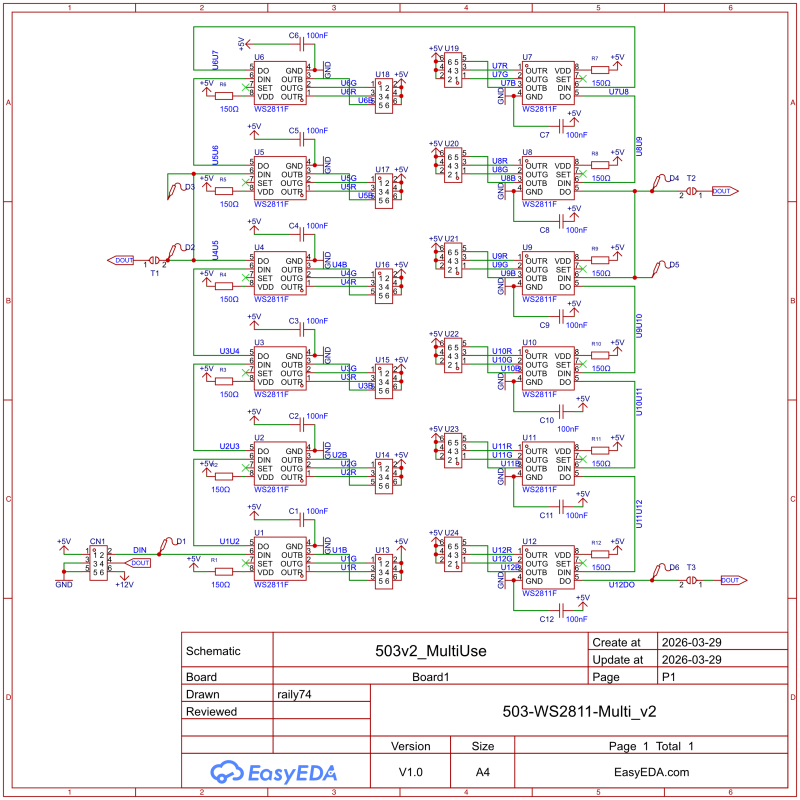

Die Platine kann mit oder ohne Stecker als Ganzes oder in Teilen verwendet werden.

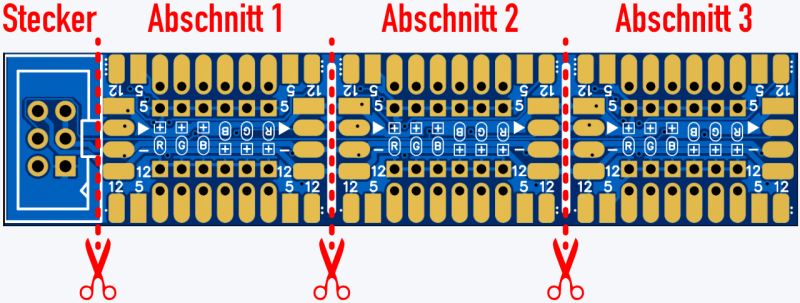

Jeder der drei WS2811-Abschnitte (1-3) kann einzeln oder am Stück mit den beiden benachbarten Abschnitten (1-3) zwischen WS2812b-LEDs oder WS2811 Schokoladen-Chips zum Einsatz kommen.

Die drei Beispiele sollen die hohe Flexibilität verdeutlichen. Es sind zahlreiche Kombinationen möglich, deren Grenzen wohl nur durch die eigene Kreativität eingeschränkt sein könnten.

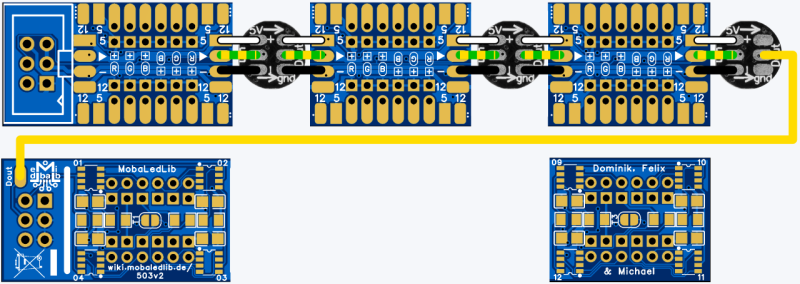

Beispiel mit Stecker
Im folgenden Beispiel ist eine voll bestückte Multi-Use Platine mit zehn WS2811-Chips zu sehen, die zwischen den einzelnen Abschnitten durch eine WS2812b-LED unterbrochen wird.

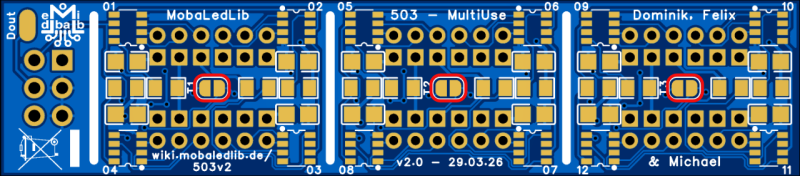

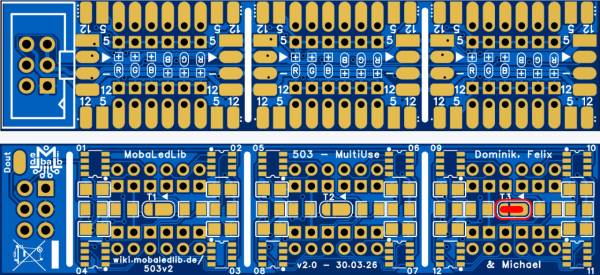

Auch die Art der Rückleitung ist nur ein Beispiel. Hier wird sie mit kurzen Kabeln zwischen den einzelnen Abschnitten und dem Lötjumper „Term3“ realisiert.
Der Lötjumper Term3 erspart in diesem Fall eine Drahtbrücke von Pin2 zu Pin4 auf der rechten Seite von Abschnitt 3.

Beispiel ohne Stecker

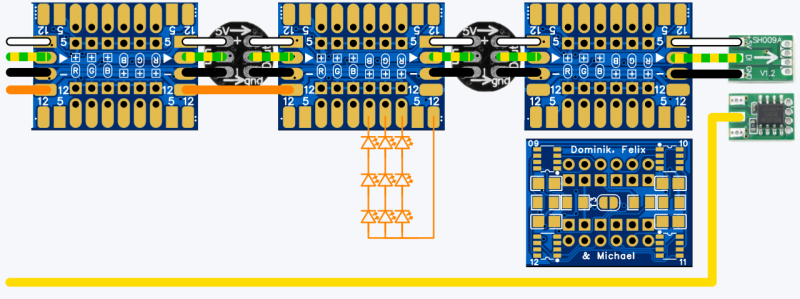

Im nächsten Beispiel ist wieder eine voll bestückte Multi-Use Platine mit zehn WS2811-Chips zu sehen (alle drei Lötjumper Skip1, Skip2 und Skip3 sind offen).
Die einzelnen Abschnitte sind durch eine WS2812b-LED unterbrochen und nach dem letzten Abschnitt folgt ein weiterer WS2811 Schokoladen-Chip.
Die Rückleitung erfolgt entweder über die Multi-Use Platinen (a) oder auf direktem Weg (b) vom letzten WS281x zur Schnittstelle des Objekts, je nachdem, welcher Weg kürzer bzw. bequemer ist.

Beispiel ohne Stecker

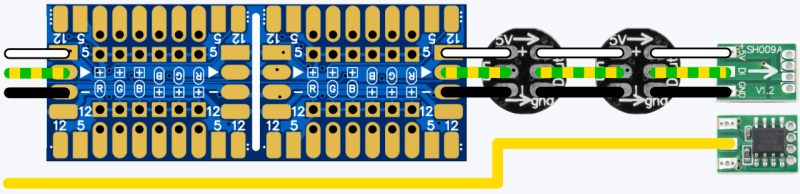

Das letzte Beispiel unterscheidet sich vom vorangegangenen nur in der Anordnung und bei der Rückleitung.
Die Abschnitte 1 bis 3 sind noch am Stück. Lediglich der Steckerabschnitt ist entfernt, weil beispielsweise das Haus über eine andere Schnittstelle verfügt als auf der Platine vorgesehen.
Es folgen zwei WS2812b-LED sowie ein weiterer WS2811 Schokoladen-Chip.
Die Rückleitung nutzt den kurzen Kabelweg und geht über die Platine.

Beispiel mit Relais
Auch die handelsüblichen Arduino-Relais lassen sich prima mit einem einzelnen Abschnitt der Multi-Use Platine ansteuern. Gerade die 6er und 8er Relais-Karten eignen sich hier gut (für 2er Relais-Karten eignet sich eher ein Schokoladentafel-WS2811).
Den Strom für die Relais greift man besser vor der Multi Use Platine ab, um den Strom für die Relaisspule nicht über die dünnen Leiterbahnen der Platine zu leiten. Im Anschlussbeispiel ist der Jumper „Term 1“ geschlossen, da dieser Abschnitt in der Regel im Gehäuse des Relais' sitzt und keine weiteren WS281x angeschlossen werden.

• Lötstation (SMD tauglich, außer bei SMD vorbestückten Platinen)
• Lötzinn
• Seitenschneider
• Platinenhalter

Diese Platine erfordert Erfahrung mit der Bestückung von SMD Bauteilen. Bis auf die Anschlussklemme werden alle Teile SMD bestückt.
Alternativ gibt es auch Platinen, auf denen die SMD Bauteile vorbestückt sind. Siehe 503smd-WS2811 Multi-Use, Platine SMD vorbestückt

(SMD-Wikipedia)

In dieser Bestückungsvariante wird eine Platine mit zehn WS2811 und mit Stecker gezeigt, also in „Vollausstattung“.
Einzelabschnitte sind in der gleichen Reihenfolge, jedoch mit weniger Bauteilen zu bestücken.

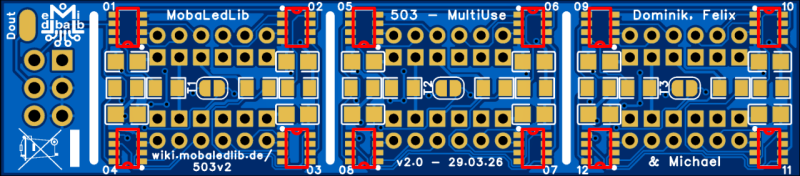

Den Anfang der Bestückung machen die WS2811-Chips. Dabei unbedingt auf die Einbaurichtung achten. Die Markierung am IC und auf der Platine ist hervorgehoben.
entfällt bei vorbestückten Platinen

Nun folgen die zwölf Widerstände R1 - R12 mit 150Ω.
entfällt bei vorbestückten Platinen

Zum Schluss folgen die zwölf Kondensatoren C1 bis C12 mit jeweils 100nF.
entfällt bei vorbestückten Platinen

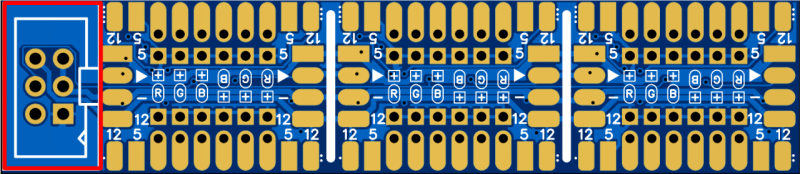

Die Oberseite wird nur bei Verwendung mit Stecker bestückt:

Es ist lediglich der Wannenstecker einzulöten.

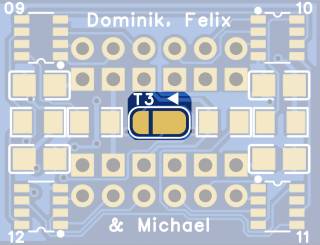

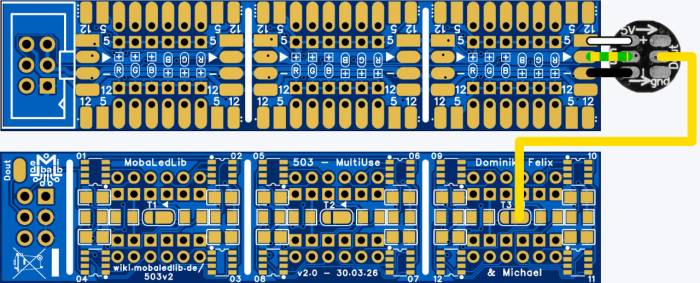

Die drei Lötjumper „T1“, „T2“ uns „T3“ zum Verbinden des letzten WS2811 mit dem Data Out des Wannensteckers:

Eignung für 3D-Drucker:

Für die schnelle Befestigung innerhalb eines Objekts stehen zwei einfache Halter zur Verfügung. Diese Halter setzen voraus, dass die Platine noch am Stück ist und nicht in ihre Abschnitte zerteilt wurde.
Beide Halter sind für den Materialbedarf des Drucks optimiert und schützen die Platinen in kleinster Weise.
Die beiden 3D-Druck-Halter können mit Schrauben oder mit Kleber bzw. Klebestreifen befestigt werden. Es stehen dafür zwei unterschiedliche Druckdateien zur Verfügung.
