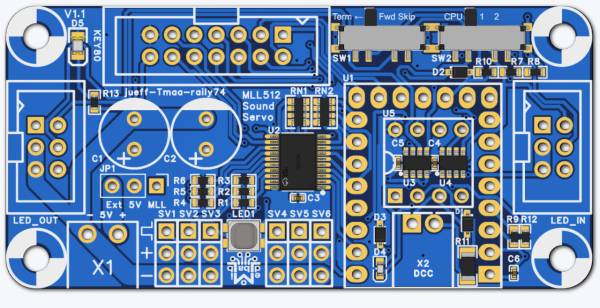

Vorbestückte Platine im Auslieferungszustand:

Schritt 1:
Die Stiftleisten für den Jumper JP1 und die Servoanschlüsse
Auf die Farben achten.

Schritt 2:
Die Buchsenleisten für den Raspberry Pico
Am Besten mit eingestecktem Pico verlöten.

Schritt 3:
Die Buchse für die Stromversorgung
Unbedingt mit eingestecktem Stecker löten.

Schritt 4:
Die drei Wannenstecker für den LED-Bus und Key80
Auf die Kerben achten.

Schritt 5:
Die beiden Elektrolyt-Kondensatoren
Auf die Polung achten!

Schritt 6:
Raspberry Pico einstecken
Fertig!

Einsatzbereites Servo/Sound-Modul

Eignung für 3D-Drucker:

Hidden-Feature für Bastler:
Die Platine verfügt über einen optionalen DCC-Anschluss, der zum Betrieb als Sound/Servo-Modul nicht benötigt wird. Mit einem optionalen Optokoppler 6N137 und einer 2,54mm Buchse kann der Raspberry per DCC angesprochen werden. Es ist ein zusätzlicher Ausschnitt im Gehäuse erforderlich.
Hierfür gibt es aktuell keine Software. Die Verwendung geschieht auf eigenes Risiko.

Schritt 1:
IC-Fassung für den optionalen Optokoppler
Im Idealfall ist ein Präzisionssockel zu verwenden (z. B. Reichelt GS 8P).
Auf die Kerbe achten.

Schritt 2:
Die Buchse für das DCC-Signal
Unbedingt mit eingestecktem Stecker löten.
