211 - MLL-Range-Extender


Stückliste

Anzahl Bezeichnung Beschreibung Bestellnummer Bemerkung
1 Platine Transceiver 211_MLL-Range-Extender-CAT5
1 Platine Receiver 211_MLL-Range-Extender-CAT5
2 CP1, CP2 Elko, radial, 47µF, 25 V RAD LXZ 25/47
2 C3, C4 Keramikkondensator, 1µF, 50V, RM 5.08mm Z5U-5 1,0µ
2 D1, D2 Schottkydiode, 30 V, 0,2 A, DO-35 BAT 43 STM
4 IC1D, IC2D, IC3D, IC4D IC-Fassung, 8-pol GS 8P Alternative: SN 75176BD
4 Differenz-Transceiver, RS485/RS422, 5 Vcc, DIP-8 SN 75176BP
2 IC15, IC16, IC17, IC18 WS2812-B auf Platine (rot) MLL-Shop 611
1 Buchsenleiste, 3-polig BL 1X20G8 2,54 muss geteilt werden in vier Leisten mit je 3 Polen
2 Input, Output Wannenstecker, 6-pol WSL 6G
4 Pfostenbuchse, 6-polig PFL 6
2 LED1, LED2 LED, 3mm, gelb LED 3MM GE
2 R11, R12 Widerstand, 470Ω, 1%, 0.6W
Gelb-Lila-Schwarz-Schwarz–Braun
METALL 470
4 R1T, R2T, R3T, R4T Widerstand, 120Ω, 1%, 0.6W
Braun-Rot-Schwarz-Schwarz–Braun
METALL 120
2 RJ45-Send, RJ45-REC MEBP 8-8S Modular Einbaubuchse 8/8, schwarz MEBP 8-8S

Bestückung - Aufbauanleitung

Kurze Erklärung zur Bauanleitung

Da die Platinen identisch beschaltet sind, aber nur in der Polung einen Unterscheid haben, wird nur der Aufbau einer Platinenhälfte beschrieben.
Die zweite Platine kann dann aufgebaut werden, indem die Anleitung noch mal von vorne durchgearbeitet wird.
Bei den Bezeichnungen stehen jeweils beide Bezeichnungen, sortiert nach der Platinehälfte (211-A und 211-B)

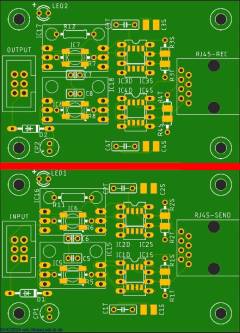

Platine teilen

Vor der Montage der Bauteile ist es notwendig die Platine zu teilen.


Platinenbestückung

Den Anfang auf der Oberseite der Platine machen wie immer die flachsten Bauteile.

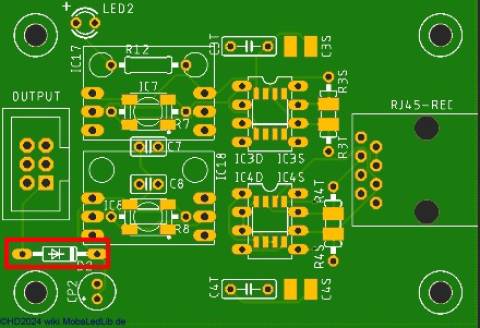

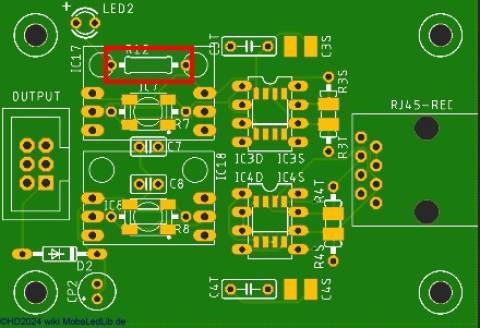

D1 / D2 Widerstand 470Ω R11 / R12

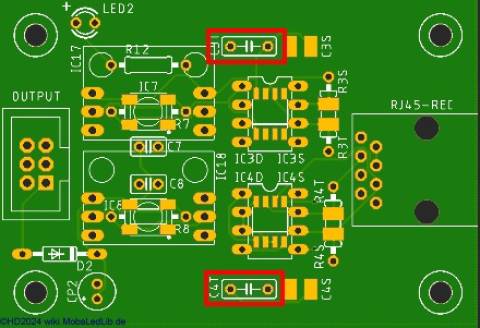

Widerstand 120Ω R1T & R2T / R3T & R4T Keramikkondensator 1µF (105) C1T & C2T / C3T & C4T

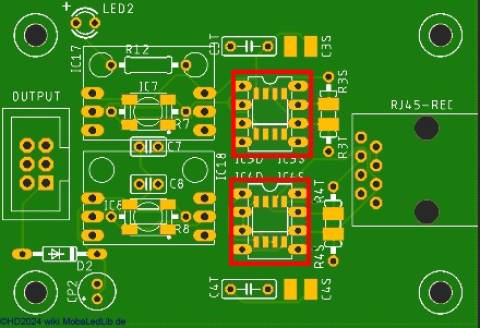

Led, 3mm, gelb LED1 / LED2 IC-Fassung, 8-polig (105) IC1D & IC2D / IC3D & IC4D

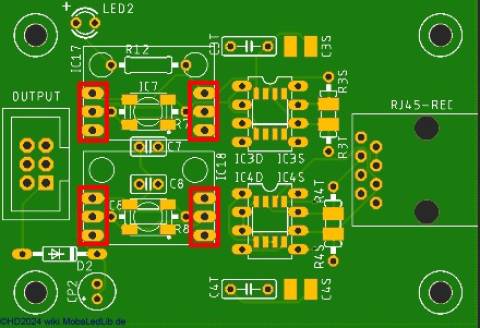

Buchsenleiste, 3-polig #009966>IC15 & IC16</color> / IC17 & IC18 IC-Fassung, 8-polig IC1D & IC2D / IC3D & IC4D

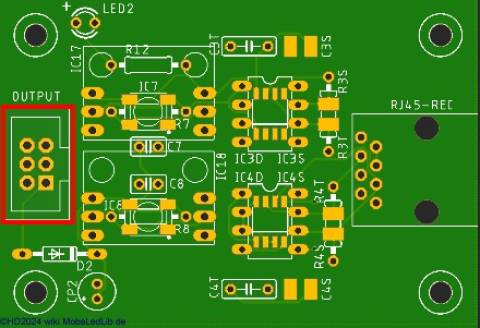

Wannenstecker, 6-polig INPUT / OUTPUT Kondensator, 47µF / 25V CP1 / CP2
Westernbuchse RJ45-SEND / RJ45-REC

Schaltplan

Platine 211-A (SEND)


Platine 211-B (REC)
