Erweiterungen für die Schrittmotor Steuerung mit WS2811

Diese Bauanleitung beschreibt die möglichen Erweiterungen der Stepperplatine in der Minimalbestückung.
Die Anleitungen für die Bestückung der Stepperplatine ist hier zu finden.

Schnellsprung zu den Teilen der Anleitung.

Endschalter

Überblick

Es gibt zwei mögliche Varianten von Endschaltern. Einfache Kontaktschalter wie REED-Kontakte,
Taster oder Schnappschalter oder die evtl bessere, da kontaktlose Variante mit Hallsensoren.
Für beide Varianten werden leicht abweichende Bauteile und Beschreibungen notwendig.

Variante mit einfachen Tastern, Reedkontakten oder Schnappschalter

Stückliste

Für die nachfolgende Stückliste wurde auch wieder ein Warenkorb bei Reichelt angelegt.
Nicht enthalten sind:

  • Platine 550 und die Bauteile für die Minimalbestückung
Anzahl Kennung Bauteil Bestellnummer / Link Bemerkungen
1 CON1 Stiftleisten, RM 2.54 mm, 2-polig, gerade MPE 087-1-002
1 D2 Diode 1N4148 1N 4148
2 Q1, Q2 BS170, Mosfet, N-Channel, TO-92 BS 170
2 SW1, SW2 Tasterm REED-Kontakte Nicht im Warenkorb enthalten.

Bauanleitung

Für diese Erweiterungen sind nur eine handvoll Bauteile notwendig, wodurch sich der Einbau schnell bewerkstelligen lässt.
Den Anfang macht die Diode D2

gefolgt von der 2-poligen Stiftleiste

und den beiden Mosfets (Q1 und Q2)


Abweichungen bei den Jumper

Bezeichnung Bedeutung
NO_END_SW (rot) Für die Verwendung der Endschalter, darf der Jumper nicht geschlossen sein, anderfalls ist der Endschalter an CON2 nicht aktiv.




Variante mit Hallsensoren

Stückliste

Für die nachfolgende Stückliste wurde auch wieder ein Warenkorb bei Reichelt angelegt.
Nicht enthalten sind:

  • Platine 550 und die Bauteile für die Minimalbestückung
Anzahl Kennung Bauteil Bestellnummer / Link Bemerkungen
2 CON3, CON5 Stiftleisten, RM 2.54 mm, 3-polig, gerade MPE 087-1-003
1 D2 Diode 1N4148 1N 4148
4 Q1, Q2, Q3, Q4 BS170, Mosfet, N-Channel, TO-92 BS 170
2 R6, R7 Widerstand, 10KΩ
Braun-Schwarz-Schwarz-Rot–BRAUN
METALL 10,0K
2 SW1H, SW2H TLE 4935L Hallsensor, digital, bipolar, latch, 3,8 - 24 V TLE 4935L

Bauanleitung

Den Anfang macht die Diode D2

und die beiden Widerstände R6 & R7 (10KΩ).

Im Anschluss folgenden die 3-poligen Stiftleisten

und die vier Mosfets (Q1, Q2, Q3 und Q4)


Abweichungen bei den Jumper

Bezeichnung Bedeutung
NO_END_SW (rot) Für die Verwendung der Endschalter, darf der Jumper nicht geschlossen sein, anderfalls ist der Endschalter an CON2 nicht aktiv.




Ganz langsame Bewegungen

Stückliste

Für die nachfolgende Stückliste wurde auch wieder ein Warenkorb bei Reichelt angelegt.
Nicht enthalten sind:

  • Platine 550 und die Bauteile für die Minimalbestückung
Anzahl Kennung Bauteil Bestellnummer / Link Bemerkungen
1 IC1 MOS 4017 Counter, 10-Stage, 3 - 15 V, DIP-16 MOS 4017
1 IC-Sockel 16-polig GS 16P
1 C1 Stiftleisten, RM 2.54 mm, 2×10, gerade MPE 087-2-020
1 Jumper 2,54, mit Grifflasche, rot JUMPER 2,54GL RT

Bauanleitung

Da nur 2 Bauteile eingelötet werden müssen, ist diese Erweiterung schnell erledigt.
Den Anfang macht die 16-polige IC-Fassung für den MOS 4017

gefolgt von der 2×10-poligen Stiftleiste.


Jumper

Die Geschwindigkeit kann durch den Jumper um einen Faktor von bis zu 12 verlangsamt werden.
Das wären in der langsamsten Stufe 1/176 Step (1/16 * 11).

Jumperposition Beschreibung
550_stepper_sv4_f01.jpg nur jeder zweite Impuls steuert den Stepper an. (am schnellsten)
550_stepper_sv4_f02.jpg 1/3 der Steps von MS1, MS2 und MS3
550_stepper_sv4_f03.jpg 1/4 der Steps von MS1, MS2 und MS3
550_stepper_sv4_f04.jpg 1/5 der Steps von MS1, MS2 und MS3
550_stepper_sv4_f05.jpg 1/6 der Steps von MS1, MS2 und MS3
550_stepper_sv4_f06.jpg 1/7 der Steps von MS1, MS2 und MS3
550_stepper_sv4_f07.jpg 1/8 der Steps von MS1, MS2 und MS3
550_stepper_sv4_f08.jpg 1/9 der Steps von MS1, MS2 und MS3
550_stepper_sv4_f09.jpg 1/10 der Steps von MS1, MS2 und MS3
550_stepper_sv4_f10.jpg nur jeder zwölfte Impuls steuert den Stepper an. (am langsamsten)

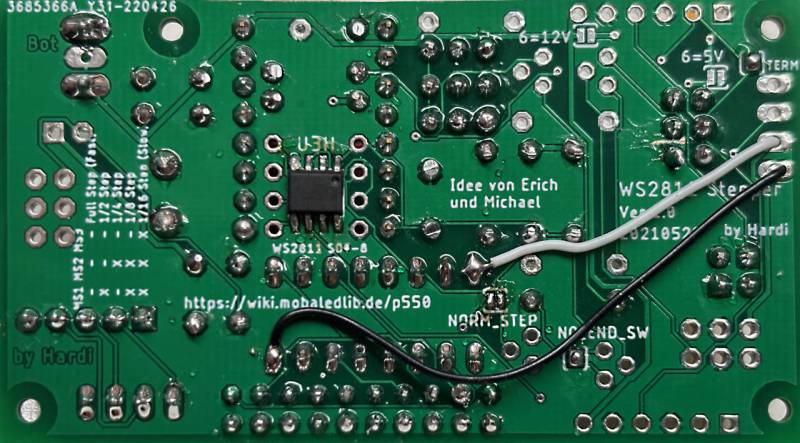

Abweichungen bei den Lötjumper

Bezeichnung Bedeutung Standardzustand
NORM_STEP (grün) Überbrückt den IC1 Für die Verwendung von IC1 darf der Jumper nicht geschlossen sein.



Schaltplan

kompletter Schaltplan

vereinfachte Version
